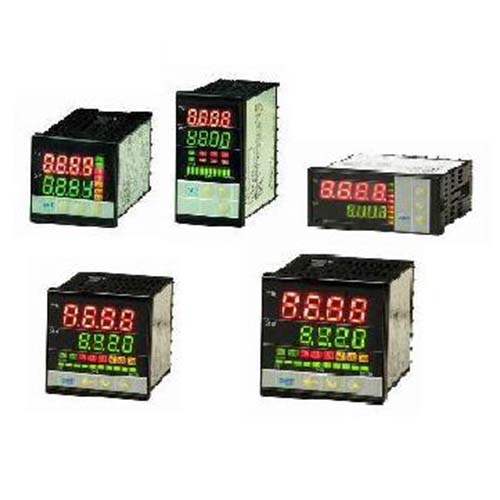

Loại TPC: bộ điều khiển nhiệt độ pid với màn hình
- Các thông số chung có thể được sắp xếp tự do vào các vị trí chung
- T / C, RTD. Tùy chọn đầu vào tuyến tính
- Chế độ điều khiển tự động / thủ công tùy chọn
- Chế độ đầu ra hai mặt (sưởi ấm / làm mát) thông qua 2 quy trình điều khiển
- Báo thức lên đến 3 cài đặt báo thức
- Báo động ngắt kết nối lò sưởi CT
- Chế độ lập trình với tối đa 8 đoạn dốc / ngâm
- Hoạt động trên bất kỳ điện áp đường dây nào từ 90V AC đến 260V AC, 50 / 60Hz
- Có sẵn giao diện truyền thông RS232 và RS485 tùy chọn Modbus RTU
- Điều khiển van tương tự
- điểm đặt từ xa
- Khởi động mềm truyền lại
- Mô tả
- Thông tin bổ sung
- Thông số kỹ thuật
- Ứng dụng
- Kích thước Rang
- Thông tin đặt hàng
- Hỏi ngay bây giờ
Mô tả
- Các thông số chung có thể được sắp xếp tự do vào các vị trí chung
- T / C, RTD. Tùy chọn đầu vào tuyến tính
- Chế độ điều khiển tự động / thủ công tùy chọn
- Chế độ đầu ra hai mặt (sưởi ấm / làm mát) thông qua 2 quy trình điều khiển
- Báo thức lên đến 3 cài đặt báo thức
- Báo động ngắt kết nối lò sưởi CT
- Chế độ lập trình với tối đa 8 đoạn dốc / ngâm
- Hoạt động trên bất kỳ điện áp đường dây nào từ 90V AC đến 260V AC, 50 / 60Hz
- Có sẵn giao diện truyền thông RS232 và RS485 tùy chọn Modbus RTU
- Điều khiển van động cơ vòng lặp mở
- điểm đặt từ xa
- Khởi động mềm truyền lại
Thông tin bổ sung
ứng dụng | nhiệt độ |
---|---|
Các loại | điện tử |
Phương pháp cài đặt | đĩa |
phương pháp đầu ra | kỹ thuật số, chuyển đổi, tương tự |
Thông số kỹ thuật
Người mẫu | TPC484 | TPC489 | TPC964 | TPC727 | TPC969 | |
Kích thước (WxD) | 48x48mm | 48x96mm | 96x48mm | 72x72mm | 96x96mm | |
Kiểu đầu vào | Cặp đất sét | K, J, R, S, B, E, N, T, W3, W5, PL-II (Trở kháng đầu vào: Xấp xỉ 1MΩ | ||||
RTD | PT-100 (DIN), JPT-100 (JIS) | |||||
Tương tự tuyến tính | 0 ~ 10mV, 0 ~ 20mV, 0 ~ 50mV, 4 ~ 20mA, 0 ~ 10V… Vui lòng tham khảo Danh sách loại đầu vào. | |||||
Kiểm soát đầu ra | Chuyển tiếp | A Tiếp điểm 5A / 250V | A, B tiếp điểm 8A / 250V | |||
Điện áp logic | PWM Điện áp xung (để ổ đĩa SSR): Bật = 24V; Tắt = 0V (Tối đa 20mA) | |||||
Tương tự tuyến tính | Currect: 0 ~ 20mA, 4 ~ 20mA (Inputimedance: 600Ω Max.) Điện áp: 0 ~ 5V, 1 ~ 5V, 0 ~ 10V, 2 ~ 10V (Inputimpedance: 1KΩ Min.) Độ phân giải: Xấp xỉ 1.000 thang đo | |||||
Phương pháp kiểm soát | Điều khiển lựa chọn BẬT / TẮT, P, PI, PD, PID | |||||
Sự chính xác | 0,2%FS ± 1DIG (ngoại trừ loại cặp nhiệt điện B&S) | |||||
Đầu ra báo động | Tiếp điểm tiếp điểm 8A, 250VAC | |||||
Bộ nhớ sao lưu dữ liệu | EEPROM, 10Years | |||||
Môi trường lưu trữ / hoạt động | 0 ~ 65 ℃ / 0 ~ 50 ℃, 20 ~ 90%RH | |||||
Chiều cao Digi (mm) | PV (Đỏ) | 8 | 8 | 13 | 14 | 14 |
SV (Màu xanh lá cây) | 8 | 8 | 10 | 10 | 10 | |
Mức tiêu thụ nguồn (Xấp xỉ) | 4VA | 4VA | 4VA | 5VA | 5VA | |
Nguồn cấp | AC 90 ~ 240V (60 / 50Hz), DC24V (tùy chọn) | |||||
Khối lượng tịnh (Xấp xỉ) | 130g | 200g | 200g | 200g | 280g |
Ứng dụng
Bộ điều khiển PID là gì
MỘT bộ điều khiển tỷ lệ-tích phân-đạo hàm (Bộ điều khiển PID. hoặc kiểm soát viên ba nhiệm kỳ) là một vòng điều khiển cơ chế sử dụng Phản hồi được sử dụng rộng rãi trong hệ thống điều khiển công nghiệp và nhiều ứng dụng khác yêu cầu điều khiển được điều chế liên tục. Bộ điều khiển PID liên tục tính toán giá trị lỗi như sự khác biệt giữa một mong muốn điểm đặt (SP) và một số đo biến quy trình (PV) và áp dụng hiệu chỉnh dựa trên tỷ lệ thuận, tích phân, và phát sinh điều khoản (biểu thị P, tôi, và D tương ứng), do đó có tên.
Trong điều kiện thực tế, nó tự động áp dụng hiệu chỉnh chính xác và nhanh nhạy cho một chức năng điều khiển. Một ví dụ hàng ngày là kiểm soát hành trình trên ô tô, khi leo dốc sẽ giảm tốc độ nếu chỉ sử dụng công suất động cơ không đổi. Thuật toán PID của bộ điều khiển sẽ khôi phục tốc độ đo được về tốc độ mong muốn với độ trễ và độ vọt lố tối thiểu bằng cách tăng công suất đầu ra của động cơ.
Phân tích lý thuyết và ứng dụng thực tế đầu tiên là trong lĩnh vực hệ thống lái tự động cho tàu thủy, được phát triển từ đầu những năm 1920 trở đi. Sau đó, nó được sử dụng để điều khiển quá trình tự động trong ngành sản xuất, nơi nó được triển khai rộng rãi trong khí nén, và sau đó là điện tử, bộ điều khiểnNgày nay khái niệm PID được sử dụng phổ biến trong các ứng dụng yêu cầu điều khiển tự động chính xác và tối ưu hóa.
Ứng dụng bộ điều khiển PID
Về lý thuyết, một bộ điều khiển có thể được sử dụng để điều khiển bất kỳ quá trình nào có đầu ra có thể đo lường được (PV), giá trị lý tưởng đã biết cho đầu ra đó (SP) và đầu vào cho quá trình (MV) sẽ ảnh hưởng đến PV liên quan. Bộ điều khiển được sử dụng trong ngành công nghiệp để điều chỉnh nhiệt độ, sức ép, lực lượng, tỷ lệ thức ăn,[15]lưu lượng dòng chảy, thành phần hóa học (thành phần nồng độ), trọng lượng, Chức vụ, tốc độ, và thực tế là mọi biến khác mà phép đo tồn tại.
1. kiểm soát môi trường
2. Tự động hóa sản xuất thông minh
Kích thước Rang
Người mẫu | TPC484 | TPC489 | TPC964 | TPC727 | TPC969 | |
Kích thước (WxD) | 48x48mm | 48x96mm | 96x48mm | 72x72mm | 96x96mm | |
Kiểu đầu vào | Cặp đất sét | K, J, R, S, B, E, N, T, W3, W5, PL-II (Trở kháng đầu vào: Xấp xỉ 1MΩ | ||||
RTD | PT-100 (DIN), JPT-100 (JIS) | |||||
Tương tự tuyến tính | 0 ~ 10mV, 0 ~ 20mV, 0 ~ 50mV, 4 ~ 20mA, 0 ~ 10V… Vui lòng tham khảo Danh sách loại đầu vào. | |||||
Kiểm soát đầu ra | Chuyển tiếp | A Tiếp điểm 5A / 250V | A, B tiếp điểm 8A / 250V | |||
Điện áp logic | PWM Điện áp xung (để ổ đĩa SSR): Bật = 24V; Tắt = 0V (Tối đa 20mA) | |||||
Tương tự tuyến tính | Currect: 0 ~ 20mA, 4 ~ 20mA (Inputimedance: 600Ω Max.) Điện áp: 0 ~ 5V, 1 ~ 5V, 0 ~ 10V, 2 ~ 10V (Inputimpedance: 1KΩ Min.) Độ phân giải: Xấp xỉ 1.000 thang đo | |||||
Phương pháp kiểm soát | Điều khiển lựa chọn BẬT / TẮT, P, PI, PD, PID | |||||
Sự chính xác | 0,2%FS ± 1DIG (ngoại trừ loại cặp nhiệt điện B&S) | |||||
Đầu ra báo động | Tiếp điểm tiếp điểm 8A, 250VAC | |||||
Bộ nhớ sao lưu dữ liệu | EEPROM, 10Years | |||||
Môi trường lưu trữ / hoạt động | 0 ~ 65 ℃ / 0 ~ 50 ℃, 20 ~ 90%RH | |||||
Chiều cao Digi (mm) | PV (Đỏ) | 8 | 8 | 13 | 14 | 14 |
SV (Màu xanh lá cây) | 8 | 8 | 10 | 10 | 10 | |
Mức tiêu thụ nguồn (Xấp xỉ) | 4VA | 4VA | 4VA | 5VA | 5VA | |
Nguồn cấp | AC 90 ~ 240V (60 / 50Hz), DC24V (tùy chọn) | |||||
Khối lượng tịnh (Xấp xỉ) | 130g | 200g | 200g | 200g | 280g |
Thông tin đặt hàng
Thông tin đặt hàng | ||||||||||||||
TPC | Mã số | Loại kích thước thứ nguyên | ||||||||||||
|
484 | 48x48mm | ||||||||||||
489 | 48x96mm | |||||||||||||
964 | 96x48mm | |||||||||||||
727 | 72x72mm | |||||||||||||
969 | 96x96mm | |||||||||||||
|
Mã số | Kiểu đầu vào | ||||||||||||
0 | Cặp nhiệt điện (Loại tiêu chuẩn) | |||||||||||||
1 | RTD | |||||||||||||
2 | 4 ~ 20mA | |||||||||||||
3 | 0 ~ 5Vdc | |||||||||||||
4 | 1 ~ 5V | |||||||||||||
5 | 0 ~ 10V | |||||||||||||
|
2 ~ 10V | |||||||||||||
Mã số | Loại đầu ra#1 | |||||||||||||
0 | Vô giá trị | |||||||||||||
1 | Rơ le (Loại tiêu chuẩn) | |||||||||||||
2 | Điện áp logic (Điều khiển SSR) | |||||||||||||
3 | 4 ~ 20mA | |||||||||||||
4 | 0 ~ 5V | |||||||||||||
5 | 1 ~ 5V | |||||||||||||
6 | 0 ~ 10V | |||||||||||||
7 | 2 ~ 10V | |||||||||||||
8 | Điều khiển động cơ tỷ lệ 3 dòng | |||||||||||||
|
Mã số | Loại đầu ra#2 | ||||||||||||
0 | Null (Loại tiêu chuẩn) | |||||||||||||
1 | Chuyển tiếp | |||||||||||||
2 | Điện áp logic (điều khiển SSR) | |||||||||||||
3 | 4 ~ 20mA | |||||||||||||
4 | 0 ~ 5V | |||||||||||||
5 | 1 ~ 5V | |||||||||||||
6 | 0 ~ 10V | |||||||||||||
7 | 2 ~ 10V | |||||||||||||
|
Mã số | Loại báo động | ||||||||||||
0 | Null (Loại tiêu chuẩn) | |||||||||||||
1 | 1 bộ | |||||||||||||
2 | 2 bộ | |||||||||||||
3 | 3 bộ | |||||||||||||
MỘT | HBA (50A) * 1 | |||||||||||||
B | HBA + AL2 | |||||||||||||
C | HBA + AL2,3 | |||||||||||||
D | HBA (100A) | |||||||||||||
E | HBA + AL2 | |||||||||||||
F | HBA + AL2,3 | |||||||||||||
|
Mã số | Loại đầu ra truyền | ||||||||||||
0 | Null (Loại tiêu chuẩn) | |||||||||||||
3 | 4 ~ 20mA | |||||||||||||
4 | 0 ~ 5V | |||||||||||||
5 | 1 ~ 5V | |||||||||||||
6 | 0 ~ 10V | |||||||||||||
7 | 2 ~ 10V | |||||||||||||
|
Mã số | Xóa loại SV | ||||||||||||
0 | Null (Loại tiêu chuẩn) | |||||||||||||
3 | 4 ~ 20mA | |||||||||||||
4 | 0 ~ 5V | |||||||||||||
5 | 1 ~ 5V | |||||||||||||
6 | 0 ~ 10V | |||||||||||||
7 | 2 ~ 10V | |||||||||||||
|
Mã số | Loại giao tiếp | ||||||||||||
0 | Null (Loại tiêu chuẩn) | |||||||||||||
1 | RS232 | |||||||||||||
2 | RS485 | |||||||||||||
|
Mã số | Loại chống nước | ||||||||||||
n | Không trống (Loại tiêu chuẩn) | |||||||||||||
P | Đúng | |||||||||||||
|
Mã số | Loại cung cấp điện | ||||||||||||
MỘT | AC 90 ~ 240V (Loại tiêu chuẩn) | |||||||||||||
D | DC / AC 24 ~ 40V | |||||||||||||
|
Mã số | Logo | ||||||||||||
F | Logo FGT (Loại tiêu chuẩn) | |||||||||||||
C | Logo khách hàng | |||||||||||||
|
||||||||||||||
TPC | Hoàn thành mã đặt hàng | |||||||||||||
* Lưu ý: Nếu chức năng HBA khả dụng, chức năng AL1 sẽ bị vô hiệu hóa. Chọn cường độ dòng điện phù hợp (50 hoặc 100A) theo độ lớn của tải. | ||||||||||||||
* Lưu ý: HBA và RSV không thể được cấp phát cùng nhau. | ||||||||||||||
* Lưu ý: Sử dụng Logo của khách hàng ra mắt hơn 100 thống nhất trong một năm |
