การออกแบบศูนย์ข้อมูลคลาวด์สำหรับห้องโทรคมนาคมที่อยู่อาศัย | ออกแบบตามมาตรฐาน NCC | ก่อสร้างตามมาตรฐานช่างโทรคมนาคม Class B ทีมงานวางแผนและออกแบบคลาวด์ที่มีประสบการณ์มากกว่า 15 ปี ออกแบบครบวงจรตั้งแต่ MDF ถึง OLDF ทีมงานมีผลงานจริง ในการก่อสร้างศูนย์ข้อมูลคลาวด์โดยเฉพาะในระยะเริ่มแรกผู้รับเหมาระบบตรวจสอบกลางของโรงงานวิทยาศาสตร์และเทคโนโลยีมุ่งเน้นไปที่ห้องคอมพิวเตอร์พิเศษการพาความร้อนเครื่องปรับอากาศซึ่งเป็นผู้รับเหมาแบบครบวงจรเพียงรายเดียวที่ให้บริการออกแบบและก่อสร้างครบวงจรทั้งระบบเครื่องกลไฟฟ้า และกระแสน้ำที่อ่อนแอด้วยความสามารถระดับนานาชาติ

分類: คลาสระบบ, แอป, HMI, พีซี, พีซี + แอพ, การตรวจสอบจากส่วนกลาง, อาคาร, แพลตฟอร์ม, แอปพลิเคชัน, แผงควบคุม, คลาวด์, ชนิดของ 標籤: ไม้เอ็มดีเอฟ, กสทช.ส่งเรื่องเข้าตรวจสอบ, โอลด์เอฟ, ศูนย์ข้อมูล, ห้องคอมพิวเตอร์คลาวด์, ห้องโทรคมนาคม

โปรดเลือกแบบฟอร์มที่ถูกต้องการออกแบบศูนย์ข้อมูลคลาวด์โทรคมนาคม

เป็นกระบวนการออกแบบและสร้างแบบจำลองเค้าโครงสถาปัตยกรรม ทรัพยากรไอที และโครงสร้างพื้นฐานที่สมบูรณ์ของระบบศูนย์ข้อมูล สนับสนุนแนวคิดเชิงตรรกะของศูนย์ข้อมูลก่อนที่จะได้รับการพัฒนาหรือปรับใช้ในสภาพแวดล้อมด้านไอทีขององค์กร

การออกแบบศูนย์ข้อมูลสามารถพัฒนาได้โดยทีมงานภายในองค์กรหรือโดยการจ้างผู้เชี่ยวชาญที่ให้บริการศูนย์ข้อมูล ศูนย์ข้อมูลใหม่ต้องการแหล่งจ่ายไฟที่เชื่อถือได้ การสำรองข้อมูลเป็นประจำ เส้นทางการสื่อสารที่ชัดเจนสำหรับการเชื่อมต่อข้อมูล การควบคุมสิ่งแวดล้อม และมาตรการรักษาความปลอดภัย ระบบศูนย์ข้อมูลที่สมบูรณ์จะช่วยให้การดำเนินธุรกิจราบรื่นขึ้นและการจัดการข้อมูลที่ดีขึ้น เคล็ดลับสำคัญบางประการสำหรับการวางแผนศูนย์ข้อมูลมีดังนี้

เลือกการขยายศูนย์ข้อมูลแบบโมดูลาร์
เลือกซอฟต์แวร์ประสิทธิภาพสูง
ค้นหาวิธีการบูรณาการการดำเนินงาน
แบ่งปันทรัพยากรทุกครั้งที่เป็นไปได้
พิจารณาปรับใช้การประมวลผลแบบคลาวด์
จัดทำแผนความต่อเนื่องของข้อมูล

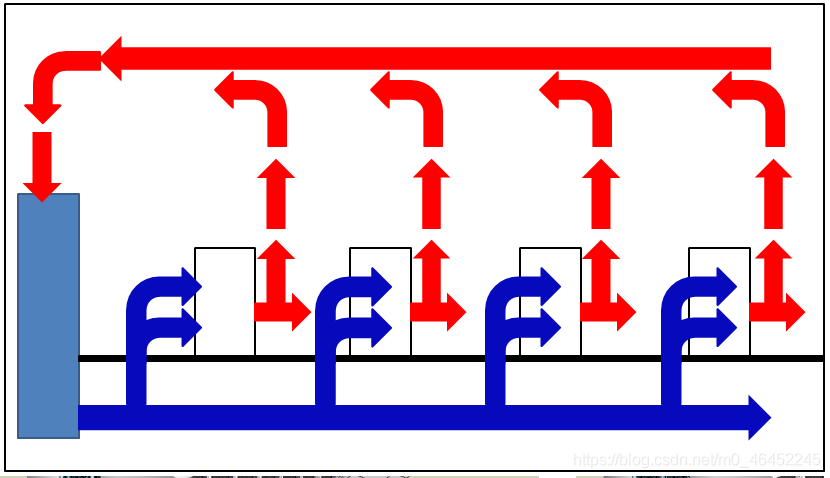

การออกแบบอุณหภูมิเครื่องปรับอากาศห้องคอมพิวเตอร์เมฆ

มาตรฐานและแนวทางการออกแบบศูนย์ข้อมูลคลาวด์โทรคมนาคม

มาตรฐานการออกแบบศูนย์ข้อมูลคลาวด์ของเทเลคอมช่วยกำหนดข้อกำหนดขั้นต่ำและแนวปฏิบัติที่ดีที่สุดเมื่อตั้งค่า ใช้งาน และบำรุงรักษาระบบศูนย์ข้อมูล หน่วยงานวิชาชีพ เช่น องค์กรมาตรฐานระหว่างประเทศ (ISO) หรือสมาคมอุตสาหกรรมโทรคมนาคมให้ความเชี่ยวชาญในการพัฒนาแนวทางในการจัดการศูนย์ข้อมูลอย่างมีประสิทธิภาพ โดยทั่วไป เกณฑ์การออกแบบที่ตามมาเมื่อสร้างสถาปัตยกรรมศูนย์ข้อมูลคือ

มาตรฐานโครงสร้างพื้นฐานโทรคมนาคมของศูนย์ข้อมูลคลาวด์ (TIA-942)

มาตรฐานระบบการจัดการความมั่นคงปลอดภัยสารสนเทศ ISO/IEC 27001:2005 และ 27001:2013
มาตรฐานเหล่านี้ระบุข้อกำหนดสำหรับการออกแบบและปรับใช้ศูนย์การออกแบบให้ประสบความสำเร็จ เช่น

กฎระเบียบของอาคาร
ความปลอดภัยของข้อมูล
การออกแบบและความยืดหยุ่น
สุขภาพและความปลอดภัย
ประสิทธิภาพการใช้พลังงาน
ต่อเนื่องทางธุรกิจ
แนวทางปฏิบัติที่ดีที่สุดในการออกแบบศูนย์ข้อมูล
ขุมพลังและสมรรถนะ

ต้นทุนสาธารณูปโภคถือเป็นปัญหาคอขวดทางการเงินที่สำคัญในการจัดการศูนย์ข้อมูล ต้องคำนึงถึงส่วนประกอบต่อไปนี้เมื่อออกแบบระบบไฟฟ้า

ข้อควรพิจารณาในการวางแผนงบประมาณ

เซิร์ฟเวอร์
เย็นลง
แหล่งจ่ายไฟฉุกเฉิน
พื้นที่ทางกายภาพและองค์กร

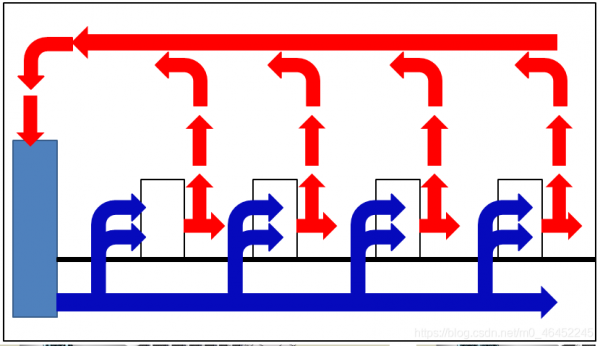

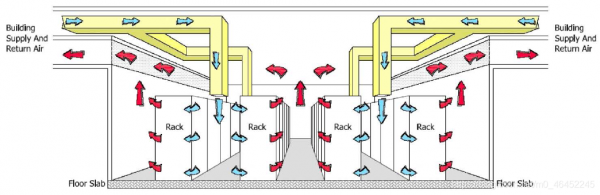

การออกแบบเครื่องปรับอากาศห้องคอมพิวเตอร์เมฆ

เพื่อลดต้นทุน บริการศูนย์ข้อมูลอาจสร้างศูนย์ข้อมูลเพื่อตอบสนองความต้องการในปัจจุบันขององค์กรเท่านั้น ประเด็นหลักของการปรับปรุงพื้นที่คือ

ข้อควรพิจารณาในการออกแบบ

พื้นที่ก่อสร้าง

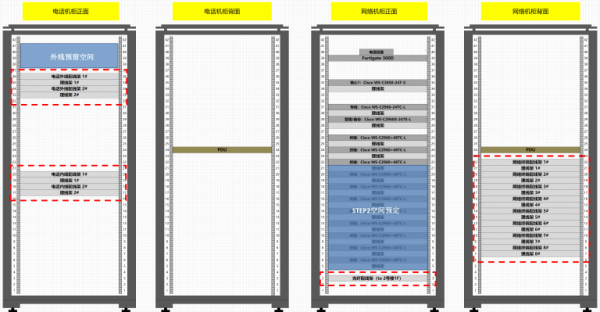

ตู้และชั้นวางของ
ระบบทำความเย็น

ศูนย์ข้อมูลระบบคลาวด์จะติดตั้งอุปกรณ์ราคาแพงที่ทำงานเกือบ 24 ชั่วโมงต่อวัน ดังนั้นจึงต้องติดตั้งระบบระบายความร้อนที่เหมาะสม เพื่อหลีกเลี่ยงความร้อนสูงเกินไปและการใช้พลังงานมากเกินไป จะต้องรวมระบบระบายความร้อนและการไหลเวียนของอากาศที่มีประสิทธิภาพไว้ในการออกแบบเครือข่ายศูนย์ข้อมูล

ข้อควรพิจารณาในการออกแบบด้านความปลอดภัย ความปลอดภัยเป็นองค์ประกอบที่สำคัญที่สุดในการออกแบบศูนย์ข้อมูล อย่าละเลยการรักษาความปลอดภัยและการใช้งานระบบศูนย์ข้อมูล พิจารณาความปลอดภัยเครือข่ายและการสำรองข้อมูลการเข้ารหัสข้อมูลเมื่อวางแผนและสร้างศูนย์ข้อมูล

ศูนย์ข้อมูลคืออะไร | ศูนย์ข้อมูลใช้ทำอะไร?

ความแตกต่างของเซิร์ฟเวอร์ศูนย์ข้อมูล

หุ้นแนวคิดศูนย์ข้อมูลระบบคลาวด์ | หุ้นแนวคิดศูนย์ข้อมูล

สถาปัตยกรรมศูนย์ข้อมูล | ศูนย์ข้อมูลไต้หวัน | หุ้นของศูนย์ข้อมูล | ศูนย์ข้อมูลฮ่องกง

ผลิตภัณฑ์ศูนย์ข้อมูลที่มีอาคารอัจฉริยะมีอะไรบ้าง?

กระบวนการออกแบบศูนย์ข้อมูลอาคารอัจฉริยะ

แพลตฟอร์ม	APP, HMI, PC, PC+APP
แอปพลิเคชัน	อาคาร โรงงาน
ชนิดของ	การตรวจสอบส่วนกลาง, คลาวด์

ข้อกำหนดการก่อสร้างห้องคอมพิวเตอร์

● การยอมรับการก่อสร้างโครงการตกแต่งภายในในห้องคอมพิวเตอร์ส่วนใหญ่รวมถึงการยอมรับการก่อสร้างเพดาน ผนังกั้น ประตู หน้าต่าง การตกแต่งผนัง พื้น พื้นยกสูง และการดำเนินงานภายในอาคารอื่นๆ
● การดำเนินการตกแต่งภายในควรเป็นไปตามข้อกำหนดที่เกี่ยวข้องของ "รหัสสำหรับการก่อสร้างและการยอมรับโครงการตกแต่ง" "รหัสสำหรับการก่อสร้างและการยอมรับโครงการพื้นดินและพื้น" "รหัสสำหรับการก่อสร้างและการยอมรับโครงการโครงสร้างไม้" และ "รหัส เพื่อการก่อสร้างและรับเหมาก่อสร้างโครงการโครงสร้างเหล็ก"
● สถานที่ วัสดุ และอุปกรณ์ควรได้รับการดูแลให้สะอาดในระหว่างการก่อสร้าง
โครงการที่ปกปิด (เช่น ใต้พื้น บนเพดานแบบแขวน ผนังปลอม และชั้นลอยภายใน) จะต้องได้รับการปัดฝุ่นและทำความสะอาดก่อนที่จะปิดผนึก พื้นผิวในที่มืดควรปราศจากฝุ่น ไม่มีการลอก และปราศจากรอยแตกเป็นเวลานาน .
● รอยตัดที่ท่อทั้งหมดผ่านผนังในห้องคอมพิวเตอร์จะต้องกันฝุ่น และต้องปิดช่องว่างด้วยวัสดุปิดผนึก
เมื่อทำกระดาษ ติดแผ่นไม้อัด และโครงสร้างการเคลือบอื่นๆ สภาพแวดล้อมควรเป็นไปตามข้อกำหนดของคำแนะนำวัสดุ
● วัสดุตกแต่งควรปลอดสารพิษและไม่ระคายเคืองและควรใช้วัสดุที่หน่วงไฟและหน่วงไฟให้มากที่สุด มิฉะนั้น ควรใช้สารเคลือบสารหน่วงไฟให้มากที่สุด

เพดานที่ถูกระงับ

● พื้นผิวของแผงเพดานห้องคอมพิวเตอร์ควรเรียบและปราศจากฝุ่น การเปลี่ยนสี และการกัดกร่อน
ขอบของมันควรจะเรียบร้อยและไม่มีการบิดเบี้ยว และไม่ควรลอกกาวหลังจากการปิดผนึกขอบ
ฉนวนความร้อนและฉนวนกันเสียงที่ใช้ปิดฝ้าเพดานควรเรียบ แห้ง และโอเวอร์ล็อค
● วางสายไฟอย่างเคร่งครัดตามการออกแบบและตำแหน่งการติดตั้ง
เพดานแบบแขวนและทางเดินเท้าควรแข็งแรง ตรง และมีการเคลือบป้องกันสนิมที่เชื่อถือได้
หลังจากขจัดสนิมออกจากขั้วต่อโลหะและหมุดย้ำแล้ว ควรทาสีป้องกันสนิมสองครั้ง
● โคมไฟ ช่องระบายอากาศต่างๆ ฐานเครื่องตรวจจับอัคคีภัย และหัวดับเพลิงบนเพดานควรอยู่ในตำแหน่งที่ถูกต้องและสม่ำเสมอ และติดตั้งโดยประสานงานอย่างใกล้ชิดกับกระดูกงูและเพดาน
เมื่อมองจากภายนอกแล้ว การจัดวางควรสมเหตุสมผล สวยงาม และไม่เกะกะ
● เมื่อใช้เครื่องปรับอากาศแบบเพดานเป็นกล่องแรงดันคงที่ พื้นผิวด้านในควรกันฝุ่นตามข้อกำหนดการออกแบบ และไม่ควรลอกหรือแตกร้าว
● แผ่นด้านบนของเพดานแบบแขวนคงที่ควรติดตั้งในแนวตั้งพร้อมกับกระดูกงู
ข้อต่อของแผ่นเพลทด้านบนสองชั้นจะต้องไม่ตกอยู่บนกระดูกงูเดียวกัน
● ใช้สกรูเกลียวปล่อยเพื่อยึดแผงฝ้าเพดาน และไม่ทำให้พื้นผิวแผงเสียหาย
เมื่อไม่ได้กำหนดแบบไว้ชัดเจนให้เป็นไปตามข้อกำหนดประเภทที่ 5
● ระยะห่างของสกรู: 150-200 มม. ตามแนวเส้นรอบวงของบอร์ด 200-3000 มม. ตรงกลาง จัดอย่างเท่าเทียมกัน
● สกรูอยู่ห่างจากขอบกระดาน 10-15 มม. รูตะปู ข้อต่อ และมุมด้านในและด้านนอกจะต้องล้างและขัดด้วยวัสดุที่เกี่ยวข้องตามวัสดุของกระดานด้านบน
● ฝาครอบทางเข้าของเพดานฉนวนควรทำจากวัสดุเดียวกับเพดานฉนวน
● การติดตั้งหลังคาแบบเคลื่อนย้ายได้ต้องมั่นคง พื้นผิวด้านล่างเรียบ ข้อต่อแน่นตรง และผนังและเสาต้องตัดปะตามขนาดจริง
ทำการปิดผนึกขอบที่สอดคล้องกันตามวัสดุของแผ่นด้านบน
● ในระหว่างขั้นตอนการติดตั้ง ให้เช็ดพื้นผิวหลังคาตลอดเวลา และกำจัดวัสดุและเศษซากที่เหลืออยู่ในหลังคาทันทีเพื่อให้แน่ใจว่าไม่มีสารตกค้างที่ด้านบนและไม่มีคราบที่ด้านล่าง

ผนังกั้นห้อง

● ฉากกั้นกระจกแบบไม่มีกรอบควรใช้เหล็กรางหรือโครงโครงสร้างเหล็กทั้งหมด
ความหนาของกระจกผนังควรไม่น้อยกว่า 10 มม. และความหนาของกระจกประตูไม่ควรน้อยกว่า 12 มม. ความหนาของพื้นผิวสแตนเลสควรตรวจสอบให้แน่ใจว่าพื้นผิวเรียบเหมือนกระจกหลังจากการรีดและการขึ้นรูปโดยไม่มี เอฟเฟกต์ภาพที่ไม่สม่ำเสมอ
● พื้นผิวด้านในของเปลือกอาคารตามแนวพื้นดิน ด้านบนและตามกระดูกงูผนังของผนังกั้น เช่น แผ่นยิปซั่มและแผงดูดซับเสียง ควรปูด้วยวัสดุปิดผนึกแบบยืดหยุ่นแล้วจึงยึดติด
เมื่อไม่มีข้อกำหนดที่ชัดเจนในการออกแบบ ระยะห่างระหว่างจุดคงที่ไม่ควรเกิน 800 มม.
● หลังจากที่กระดูกงูแนวตั้งอยู่ในตำแหน่งที่ถูกต้องและแก้ไขในแนวตั้งแล้ว ก็จะยึดกระดูกงูบนพื้นและกระดูกงูด้านบนได้อย่างน่าเชื่อถือ
● ความยาวของกระดูกงูแนวตั้งของผนังพาร์ติชั่นที่ต้องการทนไฟควรสั้นกว่าความสูงที่แท้จริงของผนังพาร์ติชั่น 30 มม. ข้อต่อขยาย 15 มม. ควรสร้างที่ด้านบนและด้านล่างตามลำดับและควรเติมช่องว่างด้วยสารหน่วงไฟ วัสดุยืดหยุ่น
ฉากกั้นกระจกขนาดใหญ่ทนไฟเหล็กทั้งหมด โครงท่อเหล็กทาสีด้วยสีทนไฟ ความหนาของกระจกไม่น้อยกว่า 12 มม. ไม่มีฟองอากาศ
● เมื่อติดตั้งแผ่นผนังกั้น ช่องว่างระหว่างขอบของแผงกับผนังอาคารควรปิดผนึกด้วยวัสดุยาแนวอย่างน่าเชื่อถือ
● เมื่อไม่มีข้อกำหนดที่ชัดเจนในการออกแบบ การใช้สกรูเกลียวปล่อยเพื่อยึดแผ่นผนังควรเป็นไปตาม: ระยะห่างของสกรูตามแนวเส้นรอบวงของกระดานไม่ควรเกิน 200 มม. ระยะห่างตรงกลางของกระดาน ไม่ควรเกิน 300 มม. และควรจัดระยะห่างให้เท่ากัน ข้อกำหนดอื่น ๆ เช่นเดียวกับ 2
●แผ่นผนังฉากกั้นที่มีข้อกำหนดขีดจำกัดการทนไฟควรวางเท่าๆ กันกับกระดูกงูแนวตั้ง และไม่ควรยึดกับกระดูกงูพื้นหรือด้านบน
● ข้อต่อของแผ่นผนังทั้งสองของผนังกั้นต้องไม่อยู่บนกระดูกงูเดียวกัน และข้อต่อของแผ่นผนังสองชั้นในแต่ละด้านจะต้องไม่อยู่บนกระดูกงูเดียวกัน
● อุปกรณ์และอุปกรณ์ไฟฟ้าที่ติดตั้งบนผนังฉากกั้นได้รับการแก้ไขบนกระดูกงู
แผงผนังจะต้องไม่เน้น
● เมื่อจำเป็นต้องติดตั้งประตูและหน้าต่างบนผนังฉากกั้น ควรยึดกรอบประตูและกรอบหน้าต่างไว้บนกระดูกงู และควรปิดผนึกช่องว่างตามข้อกำหนดการออกแบบ

ประตู หน้าต่าง และฉากกั้นอลูมิเนียมอัลลอยด์

● ข้อมูลจำเพาะและรุ่นของกรอบประตู กรอบหน้าต่าง และผนังกั้นอลูมิเนียมอัลลอยด์ควรเป็นไปตามข้อกำหนดการออกแบบ การติดตั้งควรมั่นคงและราบรื่น และควรปิดผนึกช่องว่างด้วยวัสดุที่ไม่กัดกร่อน
เมื่อไม่มีข้อกำหนดที่ชัดเจนในการออกแบบ ระยะห่างระหว่างจุดคงที่ของผนังกั้นตามแนวเสาผนังไม่ควรเกิน 800 มม.
● ประตูและหน้าต่างควรแบนราบ มีข้อต่อที่แน่นหนา ติดตั้งอย่างแน่นหนา เปิดและปิดได้อย่างอิสระ และดันและดึงได้อย่างยืดหยุ่น
● ในระหว่างขั้นตอนการก่อสร้าง ควรใช้มาตรการป้องกันสำหรับพื้นผิวตกแต่งประตู หน้าต่าง และผนังกั้นอะลูมิเนียมอัลลอยด์
● ช่องสำหรับติดตั้งกระจกควรสะอาด และช่องด้านล่างบุด้วยวัสดุเนื้ออ่อน
ควรเติมวัสดุปิดผนึกแบบยืดหยุ่นระหว่างกระจกและหัวเข็มขัดตามความต้องการในการออกแบบ และควรมีความแน่นและแน่น

พื้นยก

● พื้นยกสำหรับห้องคอมพิวเตอร์ควรเป็นไปตามมาตรฐานแห่งชาติ GB6650-86 "เงื่อนไขทางเทคนิคสำหรับพื้นยกสำหรับห้องคอมพิวเตอร์"
● ความสูงที่เหมาะสำหรับพื้นยกคือระหว่าง 18-24 นิ้ว (46-61 ซม.)
● ควรวางพื้นแบบเคลื่อนย้ายได้หลังจากติดตั้งสิ่งอำนวยความสะดวกคงที่ทุกประเภทในห้องคอมพิวเตอร์และทำความสะอาดพื้นแล้ว
● พื้นอาคารควรเป็นไปตามข้อกำหนดการออกแบบและควรสะอาดและแห้ง เมื่อใช้พื้นที่พื้นแบบเคลื่อนย้ายได้เป็นกล่องรับแรงดันคงที่ ผนังทั้งสี่ด้านและพื้นควรกันฝุ่นและไม่ควรลอกหรือแตกร้าว
● ขอบของการตัดพื้นในไซต์งานควรเรียบและไม่มีเสี้ยน และควรได้รับการประมวลผลตามข้อกำหนดทางเทคนิคของผลิตภัณฑ์ดั้งเดิม
● ก่อนที่จะวางพื้นแบบเคลื่อนย้ายได้ ควรปรับส่วนประกอบรองรับตามความสูงของการออกแบบตามระดับความสูงและแผนผังของพื้น เพื่อให้เรียบและมั่นคง
● ควรปรับระดับของพื้นยกตลอดเวลาระหว่างกระบวนการปู
หากพบสิ่งกีดขวางหรือพื้นที่ไม่ปกติ ควรปะซ่อมตามขนาดจริงและควรติดส่วนประกอบรองรับเพิ่มเติม
● เมื่อขนย้ายและติดตั้งอุปกรณ์บนพื้นยก ควรใช้มาตรการป้องกันบนพื้น
หลังจากวางเสร็จแล้ว ให้ทำการต่อลงดินป้องกันไฟฟ้าสถิต

แผงแพทช์ MDF | ห้องโทรคมนาคม

แผงแพทช์ MDF อลูมิเนียมอัลลอยด์
เฟรมหลักทำจากอลูมิเนียมอัลลอยด์อัดขึ้นรูป
ข้อมูลจำเพาะ	จำนวนประตู(P)	ความกว้าง(ซม.)	ความลึก(ซม.)	ความสูง(ซม.)
ด้านเดียว x1 แถว	600P	20ซม	32ซม	200 ซม
ด้านเดียว x2 แถว	1200P	40ซม	32ซม	200 ซม
ด้านเดียว x3 แถว	1800P	60ซม	32 ซม	200 ซม
สองด้าน x1 แถว	1200P	20 ซม	32 ซม	200 ซม
สองด้าน x 2 แถว	2400P	40 ซม	32 ซม	200 ซม
สองด้าน x3 แถว	3600P	60 ซม	32 ซม	200 ซม

○ ปฏิบัติตามมาตรฐานและข้อกำหนดของสำนักโทรคมนาคม
◎ ความจุ: 600 P (ด้านเดียว), 1200 P (สองด้าน)
○ แต่ละแถว (V) ในด้านหนึ่งสามารถรองรับเส้นได้ 600 คู่
แถวเดี่ยวสองด้าน แต่ละแถว (V) สามารถรองรับเส้นได้ 1,200 คู่
○ ขนาด (แต่ละแถว) 200 X (ลึก) 320 X สูง 2000 มม.
○ สามารถขยายจำนวนแถวได้ตามความต้องการในสถานที่ รวมการวนบรรทัดทั้งหมดไว้ด้วย

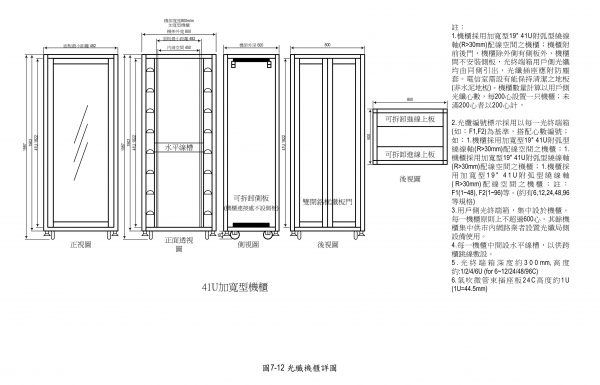

กรอบกระจายเทอร์มินัลแสง OLDF | ห้องโทรคมนาคม

ข้อกำหนดมาตรฐาน

หากคุณต้องการไฟล์คำที่เป็นลายลักษณ์อักษร โปรดอ่านในจดหมาย

ตรงตามมาตรฐานการออกแบบ
