Mô tả

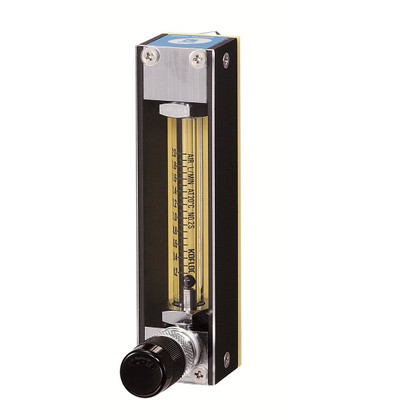

Lưu lượng kế vùng thổi có van kim Sê-ri RK1600R

Lưu lượng kế sê-ri RK1600R là mẫu nhỏ gọn và nhẹ với van kim được thiết kế với tất cả nỗ lực của chúng tôi, được sắp xếp hợp lý cho mục đích tiết kiệm nhưng là lưu lượng kế diện tích cho đường ống thổi về độ chính xác và độ lặp lại, và quan trọng hơn nữa, nó rất tiện dụng trong đường ống trang web làm sạch.

tính năng

• thiết kế nhỏ gọn
• kích thước nhỏ
• biến thể rộng

ứng dụng

• cho các hệ thống thiết bị môi trường
• Đối với các công cụ phân tích chung
• để làm sạch hệ thống đường ống
• cho thiết bị sản xuất chất bán dẫn

Chi tiết kỹ thuật tiêu chuẩn

■Chất lỏng
Không khí, N2, O2, H2, He, Ar, CO2 (hiệu chỉnh bằng khí thực tế)
Đối với các loại khí khác, hãy tham khảo xem các điều kiện chuyển đổi hoặc hiệu chuẩn khí thực tế sẽ được sử dụng hay không.
■Dải lưu lượng (đầy đủ thang đo) 1L, 2L, 3L, 5L, 10L, 15L, 20L/min
■Độ chính xác FS±5% (điểm đo)
■Điện trở
0,7 MPa(G) 5 L/phút trở xuống
0,5MPa(G) trên 10L/phút
Tỷ lệ khả dụng 10:1
■Chứng nhận RoHS

● Nguyên lý lưu lượng kế diện tích

Làm thế nào nó hoạt động

1. Thông qua sự thay đổi diện tích mặt cắt ngang của đường kính ống từ đáy lên trên của chất lỏng, sức nổi của phao, lực kéo chất lỏng, lực đẩy và trọng lực được cân bằng lẫn nhau để đo tốc độ dòng chảy .
2. Lưu lượng kế phải được cài đặt theo chiều dọc.
3. Vì tính nổi nên trọng lượng riêng của chất lỏng và vật liệu nổi phải được xem xét.
4. Sự khác biệt trong quá trình xử lý hình dạng sẽ ảnh hưởng đến cường độ của lực kéo chất lỏng và lực đẩy hướng lên.
5. Có sự khác biệt về độ chính xác giữa lưu lượng kế có ray dẫn hướng và loại không có ray dẫn hướng.Sự khác biệt đến từ thực tế là thành phẩm của lưu lượng kế có ray dẫn hướng vừa phải do kích thước của ray.Khi phao di chuyển trong dòng chảy trường, nó sẽ không lệch nhiều so với trục, vì vậy nó chính xác hơn. Ngược lại, phao của lưu lượng kế không có đường ray dẫn hướng sẽ không di chuyển chính xác, dễ bị lệch khỏi trục và sẽ có phạm vi chênh lệch lớn. Do đó, nói chung, việc có hay không có ray dẫn hướng có mối quan hệ với độ chính xác.
6. Lưu lượng kế giá rẻ được tung ra bởi các nhà máy không có thương hiệu hoặc hàng nhái có đường ray bị lệch do các vấn đề về thiết kế và xử lý đường ray. Ngoài ra, một số nhà sản xuất đang sản xuất các sản phẩm đường ray bằng nhựa kháng hóa chất, khi xuất xưởng, đường ray rõ ràng bị lệch, độ nghiêng của đường ray có thể dễ dẫn đến lưu lượng kế không chính xác.
7. Thân chính được làm bằng vật liệu polyme, và nó được phun (tạo hình) bằng cách phun, với độ chính xác cao và dung sai nhỏ. Hiệu suất sản phẩm tốt hơn so với ống thủy tinh.
8. Giá của lưu lượng kế khu vực được đánh giá và sản xuất cẩn thận đến từng chi tiết, sản phẩm được tùy chỉnh theo nhu cầu của khách hàng và được kiểm tra nghiêm ngặt trước khi xuất xưởng.
9. Nếu không có hư hỏng rõ ràng đối với lưu lượng kế, sẽ xảy ra các sự cố như nhảy phao, chuyển động bất thường và dòng chảy không ổn định, hầu hết là các sự cố về đường ống và có thể là các điều kiện bất thường như động cơ đường ống và bể chứa áp suất, dẫn đến thay đổi lớn về lưu lượng kế. chảy.
