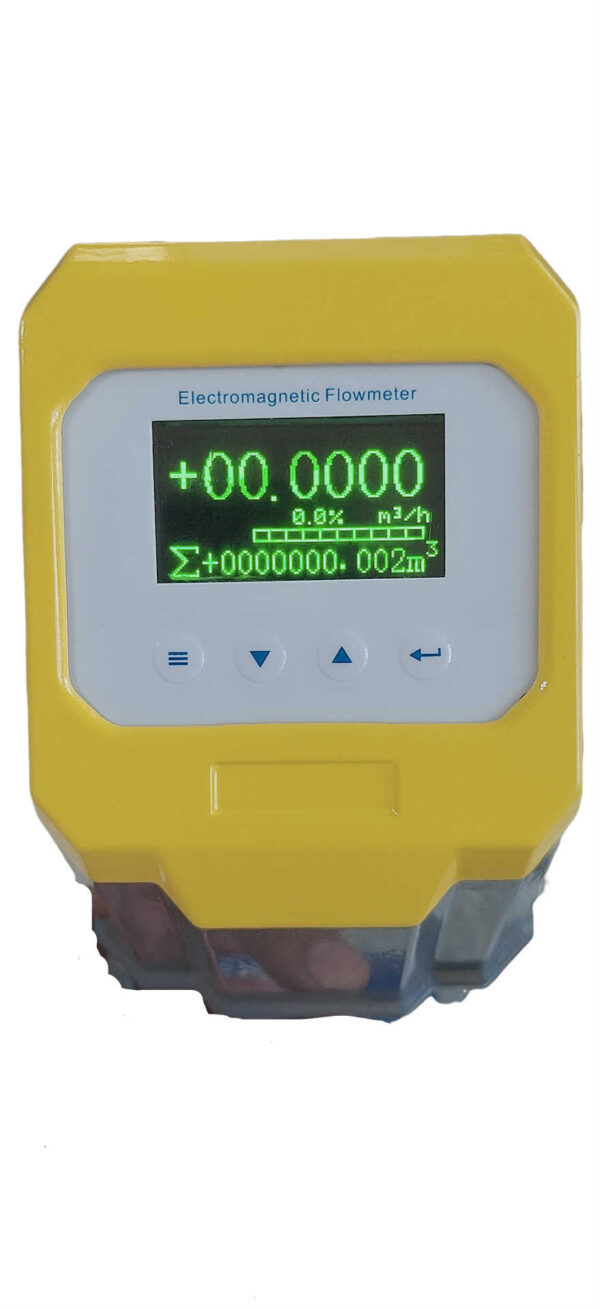

• Chức năng hiển thị OLED thông minh.
• Ngôn ngữ bảng hiển thị: Công tắc song ngữ tiếng Anh / tiếng Trung phồn thể
• Thiết lập và cài đặt đơn giản.
• Nhiều loại kích thước khác nhau để bạn lựa chọn.
• Nhiều đầu ra: 4 ~ 20mA / xung / MODBUS RTU
• Độ chính xác cao: ±0.5% RD
• Chống nhiễu và không bị mất áp.
• Tuân thủ các tiêu chuẩn thiết kế: EX/IP67/UL/IEC/SGS/ilac-MAR/TAF



/ Giới thiệu về nguyên lý của CẢM BIẾN LƯU LƯỢNG KẾ ĐIỆN TỪ /

CẢM BIẾN LƯU LƯỢNG KẾ ĐIỆN TỪ (viết tắt là EMF) là một loại dụng cụ đo lưu lượng mới được phát triển nhanh chóng cùng với sự phát triển của công nghệ điện tử trong những năm 1950 và 1960. Lưu lượng kế điện từ là một dụng cụ sử dụng nguyên lý cảm ứng điện từ để đo dòng chảy của chất lỏng dẫn điện theo suất điện động gây ra bởi chất lỏng dẫn điện đi qua từ trường ngoài.

Nguyên tắc của lưu lượng kế điện từ dựa trên định luật Faraday về cảm ứng điện từ. Khi dây dẫn chuyển động trong từ trường cắt các đường sức từ thì trong dây dẫn sẽ sinh ra điện thế cảm ứng và độ lớn của điện thế cảm ứng tỉ lệ với chiều dài hiệu dụng của dây dẫn trong từ trường và tốc độ của dây dẫn đặt trong từ trường vuông góc với phương của đường sức từ. Tương tự như vậy, khi chất lỏng dẫn điện chuyển động theo phương thẳng đứng trong từ trường và cắt đường cảm ứng từ thì trên các điện cực ở hai bên ống cũng sẽ sinh ra một thế năng cảm ứng.

Tốc độ dòng thể tích bằng tích của vận tốc chất lỏng v và diện tích tiết diện của ống (πD²) / 4. Khi cố định đường kính ống D và giữ nguyên cường độ cảm ứng từ B thì tốc độ dòng chảy thể tích đo được có quan hệ tuyến tính với thế năng cảm ứng. Nếu một điện cực được lắp vào cả hai bên của đường ống, một điện thế cảm ứng có thể được tạo ra, và lưu lượng thể tích có thể thu được bằng cách đo độ lớn của điện thế này.

1. CẢM BIẾN LƯU LƯỢNG KẾ ĐIỆN TỪ điện từ

Cấu tạo của CẢM BIẾN LƯU LƯỢNG KẾ ĐIỆN TỪđiện từ chủ yếu gồm hệ thống mạch từ, ống dẫn đo, điện cực, vỏ, lớp lót và bộ biến đổi.

1. Hệ thống mạch từ: chức năng của nó là tạo ra từ trường một chiều hoặc xoay chiều đều. Mạch từ điện một chiều được nhận biết bằng nam châm vĩnh cửu, có ưu điểm là cấu tạo đơn giản và ít bị nhiễu bởi từ trường xoay chiều, nhưng dễ làm phân cực chất lỏng điện phân trong ống thông đo nên bao quanh điện cực dương là cực âm. các ion và điện cực âm bị bao quanh bởi các ion dương. Xung quanh tức là hiện tượng phân cực của các điện cực và dẫn đến tăng nội trở giữa hai điện cực, do đó ảnh hưởng nghiêm trọng đến hoạt động bình thường của thiết bị. Khi đường kính của đường ống lớn, nam châm vĩnh cửu tương ứng lớn, cồng kềnh và không kinh tế, do đó, lưu lượng kế điện từ thường sử dụng từ trường xoay chiều và được tạo ra bởi sự kích thích của nguồn điện tần số 50HZ.

2. Lớp lót: Có một lớp lót cách điện hoàn chỉnh ở mặt trong của ống đo và bề mặt làm kín của mặt bích. Nó tiếp xúc trực tiếp với chất lỏng cần đo, và chức năng của nó là tăng khả năng chống ăn mòn của ống đo và ngăn điện thế cảm ứng bị đoản mạch ở thành ống đo bằng kim loại. Vật liệu lót hầu hết là nhựa PTFE chống ăn mòn, chịu nhiệt độ cao, chịu mài mòn, gốm sứ, v.v.

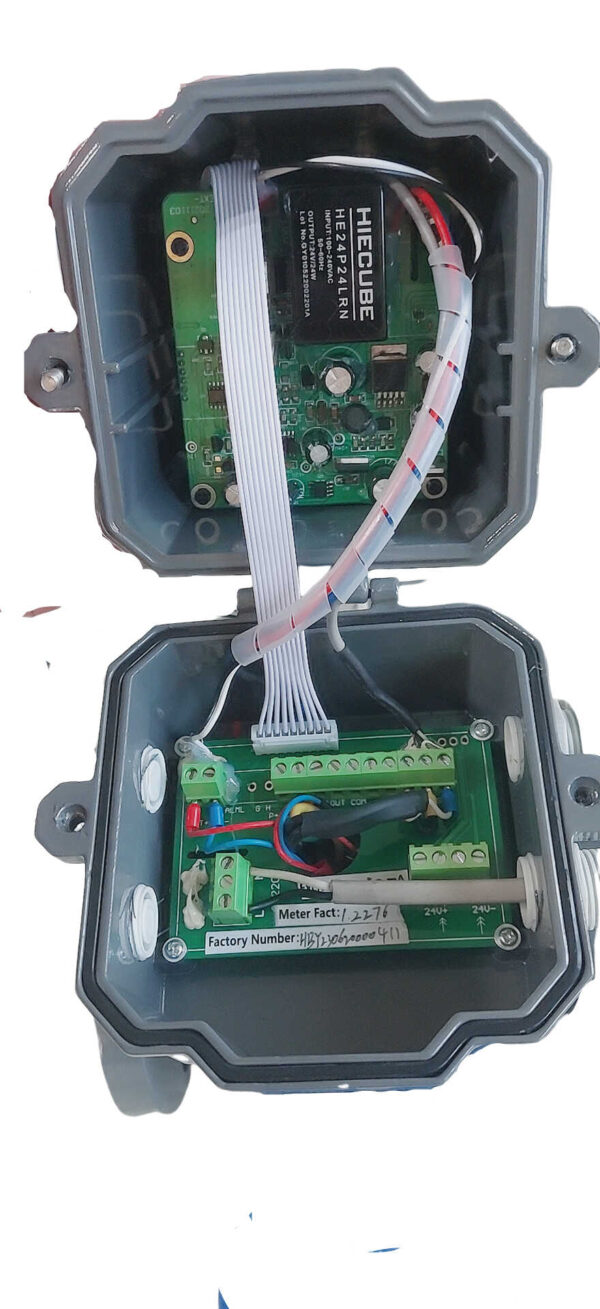

3. Bộ chuyển đổi: Tín hiệu điện thế cảm ứng tạo ra bởi dòng chất lỏng rất yếu và bị ảnh hưởng nhiều bởi các yếu tố nhiễu khác nhau.Chức năng của bộ chuyển đổi là khuếch đại và chuyển đổi tín hiệu điện thế cảm ứng thành tín hiệu chuẩn thống nhất và triệt tiêu tín hiệu nhiễu chính . Nhiệm vụ của nó là khuếch đại và chuyển đổi tín hiệu điện thế cảm ứng Ex được phát hiện bởi điện cực thành tín hiệu DC tiêu chuẩn thống nhất.

4. Ống thông đo: chức năng của nó là cho chất lỏng dẫn điện đo được đi qua. Để làm cho từ thông bị tắt hoặc ngắn mạch khi đường sức từ đi qua ống đo thì ống dẫn đo phải được làm bằng vật liệu không dẫn từ, dẫn điện, dẫn nhiệt thấp và có độ bền cơ học nhất định. Nhựa, nhôm, v.v.

5. Điện cực: Chức năng của nó là rút ra tín hiệu điện thế cảm ứng tỷ lệ với giá trị đo được. Các điện cực thường được làm bằng thép không gỉ phi từ tính và được yêu cầu phải bằng phẳng với lớp lót để chất lỏng có thể đi qua mà không bị cản trở. Vị trí lắp đặt của nó nên theo hướng thẳng đứng của đường ống để ngăn cặn tích tụ trên đó và ảnh hưởng đến độ chính xác của phép đo.

6. Vỏ: Làm bằng vật liệu sắt từ, là vỏ ngoài của cuộn dây kích từ của hệ thống phân phối, có tác dụng cách ly với sự can thiệp của từ trường bên ngoài.

Thứ hai, nguyên lý của CẢM BIẾN LƯU LƯỢNG KẾ ĐIỆN TỪđiện từ

1. Nguyên tắc cơ bản

Nguyên tắc cơ bản của CẢM BIẾN LƯU LƯỢNG KẾ ĐIỆN TỪ điện từ dựa trên định luật Faraday về cảm ứng điện từ



Nguyên lý làm việc của lưu lượng kế điện từ: Lưu lượng kế điện từ lắp một cặp điện cực dò trên thành ống vuông góc với trục của ống đo và đường sức từ theo nguyên lý cảm ứng điện từ của mặt bích khi chất lỏng dẫn điện chuyển động dọc theo trục của ống đo, chất lỏng dẫn điện cắt Đường sức từ tạo ra điện thế cảm ứng được phát hiện bởi hai điện cực phát hiện Giá trị tỷ lệ với tốc độ dòng chảy và giá trị của nó là: E = B * V * D * K

Cảm biến truyền sức điện động cảm ứng dưới dạng tín hiệu dòng đến bộ chuyển đổi. Sau khi xử lý tín hiệu như khuếch đại, lọc chuyển đổi, v.v., dòng tức thời và dòng tích lũy được hiển thị bằng tinh thể lỏng ma trận điểm có đèn nền.

E: Suất điện động cảm ứng

K: hằng số mét

B: Cường độ cảm ứng từ

D: Đường kính ống đo

V: vận tốc dòng chảy trung bình

2. Ba khái niệm quan trọng

Lắp đặt lưu lượng kế điện từ

(1) Chỉ có thể đo được môi trường dẫn điện

Giới hạn độ dẫn điện б≥ 1-5us / cm (nước> 20us / cm)

(Sử dụng máy đo đặc biệt cho độ dẫn điện thấp)

Không thể đo môi trường không dẫn điện, chẳng hạn như khí, dầu, chẳng hạn như môi trường chứa một lượng lớn

khí, tạo ra sự dao động nghiêm trọng trong phép đo

(2) Phải có từ trường

Dòng điện kích từ chạy qua cuộn dây kích từ trên và dưới của ống đo tạo ra từ trường. Cuộn dây kích thích hở mạch,

Lưu lượng kế không hoạt động và sự ổn định của dòng điện kích thích ảnh hưởng trực tiếp đến phép đo của thiết bị

Ống đo phải là vật liệu không nhiễm từ để đảm bảo có từ trường xuyên qua ống

(Ống đo nên được làm bằng thép không gỉ)

(3) Giá trị đo thực tế là tốc độ dòng chất lỏng

CẢM BIẾN LƯU LƯỢNG KẾ ĐIỆN TỪ điện từ thực sự đo tốc độ dòng chảy của môi chất (nó là vận tốc là lưu lượng kế)

Đo lưu lượng thể tích của môi trường

Thành thạo chuyển đổi tốc độ dòng chảy

3. Hai phần quan trọng

Cảm biến và dụng cụ thứ cấp là hai thành phần thiết yếu của lưu lượng kế điện từ.
