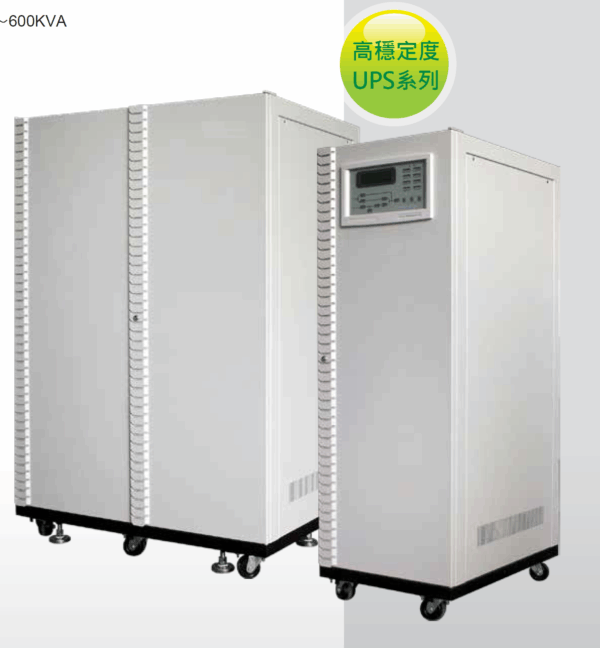

Nguồn điện 3 pha hoặc N+1 pha dòng UPS-3

Công suất định mức: 20KVA～600KVA
Các lĩnh vực áp dụng:
● Thiết bị chính xác tự động
● Nhà máy điện tử công nghệ cao
● Phòng máy tính lớn
● Thiết bị làm tấm lưới
● Thiết bị viễn thông
● Thiết bị y tế
● Phóng vệ tinh

---

tính năng của sản phẩm

• Thiết kế tần số thấp, đầu ra có thể chịu được dòng điện gấp năm lần

Nói chung, UPS tần số cao chỉ có thể chịu được sự thay đổi dòng điện khoảng 3 lần. Thông thường, các bộ phận của UPS tần số cao sẽ không thể chịu được và bị hỏng. Hệ thống điện liên tục UPS3 được khuyến nghị là UPS có thiết kế tần số thấp, có thể chịu được dòng điện gấp 5 lần! Nó có khả năng chịu tải tốt cho môi trường và thiết bị có dòng khởi động tức thời cao (cảm ứng)!

• Mô-đun bảo vệ siêu cách ly tích hợp

Nói chung, UPS phải được trang bị mô-đun bảo vệ cách ly tùy chọn để giải quyết các vấn đề về dòng điện rò rỉ và chênh lệch điện áp cao và thấp giữa các thiết bị do nối đất kém. Hệ thống cung cấp điện liên tục UPS này được khuyên dùng cho thiết kế bảo vệ có độ ổn định cao. Nó có mô-đun bảo vệ siêu cách ly tích hợp, có thể đạt được sự cách ly hiệu quả và đồng thời giải quyết các tình trạng nguồn điện khác nhau như dòng rò hệ thống, sét đánh, tiếng ồn, trung tính. ngắt kết nối đường dây, vv!

• Thiết kế chỉnh lưu có độ ổn định cao

Để đạt được độ ổn định cao và sản lượng điện chất lượng, các mô hình trên 100KVA áp dụng chỉnh lưu được kiểm soát hoàn toàn 12 xung. Ngoài việc ổn định hơn so với chỉnh lưu 6 xung thông thường, nó còn có thể làm giảm độ méo dòng điện hài và tăng hiệu suất sử dụng điện.
, giúp cho mạch chỉnh lưu của hệ thống đạt được chất lượng cao hơn và độ ổn định tuyệt vời.

• Thiết kế sạc thông minh và bù nhiệt độ

Ngoài việc sạc đầy pin trong thời gian ngắn, mạch sạc còn có thể phát hiện nhiệt độ cao, thấp của pin trong quá trình sạc và tự động điều chỉnh dòng điện để duy trì sạc pin ở nhiệt độ bình thường nhằm bảo vệ tuổi thọ và sự an toàn của pin. !

• Chức năng khởi động nguội DC, mạch bảo vệ khởi động chậm ắc quy

Nói chung, UPS ba pha lớn hiếm khi có chức năng khởi động nguội DC, vì nếu bật cầu chì ắc quy khi không có nguồn điện lưới, dòng điện vô hạn của nó sẽ khiến tụ điện bị cháy.
. Hệ thống UPS này chứa một bộ mạch bảo vệ khởi động chậm bằng pin có thể bảo vệ và hạn chế dòng điện. Do đó, nó có thể đạt được chức năng khởi động nguội DC khi không có nguồn điện lưới. Nó có thể khuyến khích sử dụng trực tiếp hệ thống điện liên tục của UPS. trong trường hợp khẩn cấp không có nguồn điện lưới.

• Thiết kế mô-đun cắm và chạy

Cả bộ chỉnh lưu và biến tần đều áp dụng thiết kế mô-đun plug-and-play. Khi UPS bị lỗi và cần được sửa chữa, việc đánh giá có thể được hoàn thành trong thời gian ngắn và mô-đun bị hỏng có thể được thay thế nhanh chóng mà không lãng phí thời gian sửa chữa tại chỗ.

• Chức năng song song N+1 (có thể kết nối song song tối đa 8 thiết bị)

Ngoài khả năng tăng công suất tải một cách linh hoạt, nó còn có thể tự động chia sẻ đầu ra hiện tại cho tải phụ khi hai (hoặc nhiều) máy chủ được kết nối song song. Chỉ cần bất kỳ UPS nào bị lỗi thì các máy chủ thông thường khác sẽ bị lỗi. tự động kết nối để cung cấp cho toàn bộ tải. Lúc này, việc sửa chữa máy chủ UPS bị lỗi sẽ không ảnh hưởng đến mức tiêu thụ điện năng của phụ tải!

---

Tính năng giao diện hoạt động

• Giao diện vận hành hoàn chỉnh và hiển thị cảnh báo

Bảng LED+LCD: Cung cấp 24 bộ đèn LED hiển thị trạng thái UPS, giúp người dùng nhìn rõ trên bảng. Đồng thời, bạn có thể đặt các thông số của UPS và truy vấn nhiều thông tin thời gian thực khác nhau trên màn hình LCD. Nếu có sự bất thường xảy ra trong UPS, hệ thống cũng cung cấp nhiều bộ chức năng lưu trữ trạng thái bất thường.

• Bảng máy mô-đun, thiết kế sửa chữa nhanh

Các bo mạch UPS được thiết kế theo mô-đun và được tích hợp phía sau bảng điều khiển của tủ. Khi cần sửa chữa lỗi UPS, bạn chỉ cần mở bảng điều khiển để xem nhanh trong quá trình bảo trì, bạn có thể nhanh chóng và dễ dàng xác định nguyên nhân lỗi. và thay thế bảng bị hư hỏng.

---

thông số kỹ thuật

người mẫu		UPS-3020~UPS-3060	UPS-3080~UPS-3160	UPS-3200~UPS-3320	UPS-3400~UPS-3500	UPS-3600
Công suất định mức		20KVA~60KVA	80KVA~160KVA	200KVA~320KVA	400KVA~500KVA	600KVA
hiệu quả tổng thể		93%	94%	95%	95%	95%
	dải điện áp	220V hoặc 380V (ba pha ba dây) 190/110V hoặc 208/120V hoặc 380/220V (ba pha bốn dây) và có thể được thiết kế theo yêu cầu ± 20%;
đi vào	Dải tần số	50Hz hoặc 60Hz (tự động phát hiện), 400Hz tiêu chuẩn quân sự có thể được tùy chỉnh;
	Cải thiện hiệu suất	>0,99
	Điện áp định mức	220V hoặc 380V (ba pha ba dây), 190/110V hoặc 208/120V hoặc 380/220V (ba pha bốn dây) và có thể thiết kế theo yêu cầu
	Tần số định mức	50Hz/60Hz, tiêu chuẩn quân sự 400Hz có thể được tùy chỉnh
	sự ổn định	Điện áp định mức ± 1% tần số định mức ± 0,1Hz;
đầu ra	mô hình sóng	sóng sin tinh khiết
	sự biến dạng sóng hài	<3%
	Hệ số công suất	0.8~1
	chuyển pha	120°±2°
	Các loại	Loại kín không chứa nước và không cần bảo trì bằng axit chì
	Thời gian xả	Cấu hình bộ pin theo nhu cầu của khách hàng để đáp ứng thời gian xả
Ắc quy	phương pháp sạc	Phương pháp sạc thông minh có thể sửa đổi dòng sạc theo dung lượng pin để tăng tuổi thọ pin
	Kiểm tra bảng điều khiển	Lịch tự kiểm tra pin và kiểm tra định kỳ có thể được lên lịch thông qua cài đặt bảng điều khiển
	bảo vệ mạch	Mạch giới hạn dòng điện đặc biệt với chức năng đoản mạch, sạc quá mức và xả pin và bảo vệ pin quá nóng
	Dự phòng nóng thiết kế tần số thấp	Toàn bộ máy sử dụng thiết kế tần số thấp và chứa một máy biến áp tần số thấp, có thể chịu được quá tải tức thời gấp 5 lần (UPS tần số cao thông thường chỉ có thể chịu được quá tải tức thời ba lần), giảm nguy cơ quá tải tức thời.
	công suất quá tải	Máy bị cháy do quá tải
	Hiển thị cảnh báo khởi động nguội mô-đun, mô-đun cách ly, bảo vệ mất pha, bảo vệ ngắn mạch	Chức năng kết nối song song dự phòng nóng tùy chọn có sẵn để hỗ trợ mở rộng công suất trong tương lai. Khi hai hoặc nhiều máy được kết nối song song, tải sẽ tự động được tính trung bình cho mỗi máy chủ; khi một máy chủ bị lỗi, máy chủ thông thường sẽ tự động kết nối tất cả các tải, đảm bảo thiết bị phía sau không bị gián đoạn trong 15 giờ. phút; 126%~ 150% tồn tại trong 5 phút; trên 151% tồn tại trong 30 giây và sau đó chuyển sang Bỏ qua. Sau khi tình trạng quá tải biến mất, hệ thống sẽ tự động chuyển về chế độ cấp nguồn biến tần.
	Quạt thông minh EPO phát hiện pha đèn LED Bảng điều khiển LCD tiêu chuẩn	Thông qua thiết kế mô-đun của toàn bộ máy, nguyên nhân lỗi có thể dễ dàng được tìm ra và sửa chữa nhanh chóng. Bảng mạch bị lỗi có mạch bảo vệ pin khởi động chậm và có thể thực hiện khởi động nguội DC mà không cần đầu vào nguồn điện. Nó có âm thanh còi và bảng điều khiển. hiển thị nhắc nhở kép.
	Không bắt buộc	Được trang bị mô-đun cách ly đầu vào/đầu ra, có thể cải thiện hiệu quả vấn đề nối đất kém
		Thiết kế mạch đặc biệt cho phép nguồn điện đầu vào lệch pha mà máy vẫn có thể hoạt động bình thường.
Chức năng máy		Khi tải đầu ra bị đoản mạch, đầu ra sẽ tự động cắt và đèn LED nhấp nháy và còi báo động; khi tình trạng đoản mạch được giải quyết, UPS sẽ tự động cấp nguồn trở lại Bộ điều khiển máy vi tính tự động điều chỉnh tốc độ quạt theo. tải và nhiệt độ tại chỗ để đạt được chức năng tiết kiệm năng lượng.
		Bạn có thể tự mình lắp đặt công tắc EPO. Khi xảy ra trường hợp khẩn cấp, bạn có thể sử dụng công tắc này để cắt hoàn toàn nguồn điện đầu ra và chủ động kiểm tra pha điện lưới khi sai pha sẽ không nhận hoặc khởi động máy để đạt được pha. Chức năng bảo vệ máy Được trang bị đèn báo hoạt động của UPS và đèn báo lỗi UPS.
	bảng điều khiển LCD	Đầu vào / đầu ra hiển thị tiếng Trung: điện áp, tần số, phần trăm tải, nhiệt độ môi trường, điện áp / dòng điện sạc và chức năng lập lịch thường xuyên có thể được đặt thông qua bảng điều khiển
		Mua thêm các giao diện truyền thông như RS-232/RS-485/Modbus/SNMP
		Một số mẫu có giấy chứng nhận đăng ký xác minh sản phẩm (BSMI) từ Cục Tiêu chuẩn và Thanh tra Bộ Kinh tế, CNS14843-1 (ấn bản 93) và CNS14757-2 (ấn bản 99)
	Tín hiệu đèn LED	Được trang bị đèn hoạt động của UPS và đèn cảnh báo lỗi UPS
Màn hình hiển thị	bảng điều khiển LCD	Đầu vào / đầu ra hiển thị tiếng Trung: điện áp, tần số, phần trăm tải, nhiệt độ môi trường, điện áp / dòng điện sạc và chức năng lập lịch thường xuyên có thể được đặt thông qua bảng điều khiển
	Cấu hình chuẩn	DB-9
Chứng nhận an toàn giao diện truyền thông	Không bắt buộc	Mua thêm các giao diện truyền thông như RS-232/RS-485/Modbus/SNMP Một số mẫu có giấy chứng nhận đăng ký xác minh sản phẩm (BSMI) từ Cục Tiêu chuẩn và Thanh tra Bộ Kinh tế, CNS14843-1 (ấn bản 93) và CNS14757-2 (ấn bản 99)
Nhiệt độ/độ ẩm môi trường hoạt động		0oC~40oC; 0%~90% (không ngưng tụ)
Kích thước dài x rộng x cao (mm)		800x550x1600	800x1100x1600	800x2240x1600	1000x3380x1900	1000x4520x1900
Trọng lượng (Kg), chưa bao gồm pin		300~700 800~1500	800~1500	2500~3000	3500~5000	6000~7500



---



Tìm hiểu thêm về Nhóm Thiết kế Xây dựng FGT |

Thiết kế máy chủ đám mây / giới thiệu hệ thống đám mây

Đề xuất hệ thống cung cấp điện liên tục|Hồ sơ nhà sản xuất

Lý thuyết phân loại hệ thống cung cấp điện liên tục

Hệ thống cấp điện liên tục (hoặc UPS, Uninterruptible Power Supply) liên tục cung cấp nguồn điện xoay chiều dự phòng cho các thiết bị tải điện trong trường hợp lưới điện có sự cố bất thường (như mất điện, sụt áp, nhiễu hoặc đột biến (dòng khởi động)), duy trì thiết bị A trong hoạt động tốt của các thiết bị điện. Thông thường, hệ thống cung cấp điện liên tục được sử dụng để duy trì hoạt động liên tục của các thiết bị thương mại quan trọng hoặc các thiết bị chính xác như máy tính (đặc biệt là máy chủ) hoặc thiết bị chuyển mạch nhằm tránh mất dữ liệu máy tính, gián đoạn mạng liên lạc điện thoại hoặc mất quyền kiểm soát thiết bị.

Ở Bắc Mỹ, UPS quy mô lớn được sử dụng trong các trung tâm dữ liệu chủ yếu là loại 480V ba pha, khác với nguồn điện lưới ba pha 208V. Trung tâm dữ liệu Châu Âu sử dụng cùng loại điện áp 400V ba pha làm nguồn điện chính.

Lưới điện bất thường
Việc sử dụng hệ thống điện liên tục nhằm ứng phó với các tình huống có thể xảy ra trên lưới điện sau:



• Mất điện (lưới điện ngừng hoạt động, không có điện áp ra)
• Sụt áp (hay còn gọi là sụt áp, điện áp lưới thấp hơn điện áp danh định 15%-20%, có thể kéo dài trong vài giây)
• Tăng áp (hay còn gọi là đột biến, đột biến, điện áp lưới tạm thời cao hơn điện áp danh định hơn 10%, kéo dài trong vài giây)
• Điện áp thấp liên tục
• Quá điện áp liên tục
• Nhiễu đường truyền (tần số vô tuyến hoặc nhiễu điện từ do chặn đường truyền kém)
• Độ lệch tần số (độ lệch tần số lưới do mất ổn định máy phát điện)
• Chuyển mạch nhất thời (còn gọi là chuyển mạch tức thời, độ lệch điện áp gây ra do chuyển mạch hoặc phóng điện của thiết bị điện, đôi khi lên tới 20.000 volt, nhưng chỉ kéo dài vài nano giây)
• Sóng hài (nhiễu đối với dòng điện xoay chiều hình sin do các thiết bị điện có đặc tính phi tuyến trong lưới điện gây ra)

Hệ thống cung cấp điện liên tục hoạt động như thế nào
hỗ trợ

Loại dự phòng còn được gọi là hệ thống điện liên tục ngoại tuyến (Off-Line UPS). Nó chỉ là một UPS "dự phòng". Nguồn điện trực tiếp cung cấp điện cho các thiết bị điện và cũng sạc pin (Chế độ bình thường). nguồn điện lưới bị suy giảm, Khi nguồn điện ổn định hoặc gặp sự cố, mạch điện lưới sẽ tự động cắt, đồng thời nguồn điện một chiều của ắc quy sẽ được chuyển thành dòng điện xoay chiều để đảm nhận nhiệm vụ cấp điện (Chế độ pin) cho đến khi nguồn điện chính bị hỏng. nguồn điện chính trở lại bình thường. "UPS sẽ chỉ can thiệp vào nguồn điện khi nguồn điện chính bị hỏng." Tuy nhiên, nguồn điện xoay chiều được chuyển đổi từ nguồn DC là sóng vuông và bị giới hạn để cấp nguồn cho các tải điện dung, chẳng hạn như máy tính và màn hình. Nếu Biến tần là biến tần sóng hình sin, nó có thể cấp nguồn cho các tải cảm ứng, chẳng hạn như động cơ và quạt điện.

Trực tuyến so le

UPS xen kẽ trực tuyến còn được gọi là UPS tương tác trực tuyến hoặc tương tác đường truyền. Phương thức hoạt động cơ bản giống như UPS ngoại tuyến. Điểm khác biệt là mặc dù UPS xen kẽ trực tuyến không can thiệp vào nguồn điện trong toàn bộ quá trình, nhưng nó thực hiện được. luôn theo dõi trạng thái nguồn điện chính và có mạch bù tăng áp và giảm điện áp riêng. Khi trạng thái nguồn điện chính không lý tưởng, nó có thể điều chỉnh ngay lập tức để giảm việc chuyển đổi "Chế độ pin" không cần thiết và kéo dài tuổi thọ pin.

Trực tuyến



Phương thức hoạt động của hệ thống cấp điện liên tục trực tuyến (On-Line UPS) là “nguồn điện lưới và các thiết bị điện được cách ly, nguồn điện lưới sẽ không cấp điện trực tiếp cho các thiết bị điện mà thay vào đó sẽ được chuyển đổi thành nguồn điện trực tiếp”. dòng điện khi tới UPS, sau đó Ắc quy được chia thành hai kênh, một kênh sạc ắc quy, kênh còn lại chuyển về dòng điện xoay chiều để cấp nguồn cho các thiết bị điện khi chất lượng nguồn điện lưới không ổn định hoặc. bị mất điện, ắc quy chuyển từ sạc sang cấp nguồn và không chuyển trở lại sạc cho đến khi nguồn điện lưới trở lại bình thường “UPS tham gia đầy đủ vào toàn bộ quá trình tiêu thụ điện”. Ưu điểm của nó là dạng sóng đầu ra có cùng dạng sóng hình sin với nguồn điện lưới, thuần khiết và không có tiếng ồn, không bị ảnh hưởng bởi nguồn điện lưới không ổn định. Nó có thể cung cấp điện cho các "tải cảm ứng" như quạt điện, chẳng hạn như. miễn là nguồn điện đầu ra của UPS đủ. Theo tiền đề, nó có thể cung cấp điện cho bất kỳ thiết bị nào sử dụng nguồn điện lưới.
