📡在Thiết kế hệ thống mạng lưới xây dựng中，核心目的是打造一個穩定、安全、擴充性高的數據通訊基礎架構。以下是這類設計的一般重點與建議內容：

🧱 一、建築物網路系統設計的主要構成

子系統	功能描述
主幹網路 (Backbone Network)	負責連接各樓層或機房之間的網路流量，常用光纖或Cat.6A/7纜線。
水平佈線 (Horizontal Cabling)	將網路訊號從樓層配線間延伸至各終端點（例如：會議室、辦公桌等）。
設備機房 (IDF/MDF)	放置交換器、防火牆、伺服器等核心網路設備，需配合機櫃設計與散熱通風規劃。
無線網路 (Wi-Fi AP)	提供無線上網，需精確規劃熱點數量與位置避免死角。
網路安全設計	包含VLAN劃分、訪問控制、防火牆、防毒、入侵偵測等措施。
機房電力與備援系統	包括UPS、發電機、雙路供電等設計，確保設備持續運作。

設計之前

需要您提供的基本資料：

1. 建築類型與樓層資訊

建築用途（如：辦公大樓、住宅、醫療、校園、工廠等）
總樓層數與面積（例如：地上6樓，地下一樓，每層300坪）

2. 網路需求類型

預計使用者數（含辦公人員、住戶、來賓等）
有哪些系統需接入網路（例如：監視器、門禁、IP話機、IoT設備等）

3. 設備需求

是否有機房？幾處？（MDF位置、IDF分布）
是否需要PoE供電？（如AP、IP Cam、門禁等）
無線AP規劃方式（每幾坪或每幾間配一顆AP）

4. 備註（選填）

是否需要備援路由或交換器（核心交換器冗餘）
是否已選定品牌（Cisco、Aruba、TP-Link等）

🖼️ 範例拓撲圖類型（我們會製作類似下列格式）

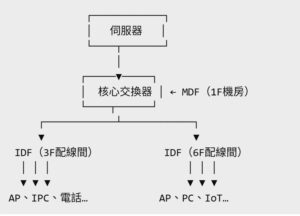

1️⃣ 樓層邏輯式網路拓撲圖（簡易版）

2️⃣ 平面圖式AP分布圖（可疊加在建築圖上）

標示每顆AP的覆蓋範圍與樓層位置
用顏色區分SSID/VLAN分層

✅ 下一步

只要你能提供以下任一內容，我就能為你繪製初步拓撲圖：

建築平面圖（可用PDF/JPG/AutoCAD）
手繪草圖（拍照上傳也可）
或文字描述建築架構與網路需求

📤 請上傳相關圖面或提供文字資訊，我馬上幫你規劃出專屬的網路拓撲圖。

🛠️ 二、設計原則與建議

依照TIA/EIA-568 與 ISO/IEC 11801 國際標準設計結構化佈線系統
網路類型選擇：
- 商辦或醫療用途：建議使用光纖 + Cat.6A
- 一般住宅：可採用Cat.6 或 Cat.5e
未來擴充性考量:
- 保留額外線槽、彎曲半徑規劃與空配管
- 預留無線AP與IoT設備的接點
環境耐用性:
- 考慮防火、防水、防鼠、防靜電與溫濕度控制
使用中央監控與管理系統:
- SNMP監控、網路流量分析、設備故障即時告警

📡 三、常見應用場景與技術

場景	網路技術
tòa nhà thông minh	IoT感測器、BACnet/IP、Modbus TCP整合
商辦空間	VLAN分割員工、來賓與VoIP系統
醫療建築	分散式Wi-Fi、冗餘骨幹、隔離病房網路區域
學校/校園	多點AP漫遊、網頁認證、防止P2P共享

🖥️ 四、推薦設備品牌（依台灣市場）

交換器 (Switch)：Cisco、HPE Aruba、Ruijie、Zyxel、TP-Link（中小案）
無線AP：Ubiquiti UniFi、Cisco Meraki、Aruba、TP-Link、Zyxel
網路佈線：AMP、Commscope、Leviton、3M、Tatung
機房配電與UPS：Eaton、APC、Delta、FTups

建築物網路系統設計的一些重點

當我們談到建築物資訊網路系統設計的重點時，主要是在於如何規劃一個「安全、穩定、可擴充且維護方便」的網路架構，來支撐整棟建築內的所有資訊通訊需求。以下整理出設計時應特別注意的幾個核心重點:

✅ 建築物資訊網路系統設計重點

1️⃣ 結構化佈線系統（Structured Cabling System）

遵循國際標準如 TIA-568 / ISO/IEC 11801。
採用**主幹（Backbone）+ 水平佈線（Horizontal）**架構。
採用Cat.6A或以上等級網路線，重要區段建議用光纖。
設計線槽路徑、橋架、配線箱，考慮後期維護與擴充。

2️⃣ 機房與配線間規劃

thiết lậpMDF（主配線間）與IDF（樓層配線間）.
注意空調、UPS供電、地板承重、防塵與防靜電設計。
機房位置應居中且便於管線佈設，避免太遠導致訊號衰減。

3️⃣ 網路設備選型與架構

根據使用需求選擇交換器（Switch）、防火牆、路由器等設備。
採用核心交換器 + 邊緣交換器架構。
設計網路分流（VLAN），例如員工、來賓、IoT、監控等分開管理。
需考慮PoE需求，供電給IP電話、監視器、無線AP等。

4️⃣ 無線網路（Wi-Fi）設計

根據現場坪數與遮蔽狀況，規劃Access Point（AP）數量與位置。
使用熱點模擬工具（如Ekahau）預估訊號涵蓋。
設計多SSID與VLAN綁定，如員工網、來賓網、IoT設備網。
hỗ trợ漫遊與集中管理功能（如Controller）.

5️⃣ 安全性設計

防火牆、入侵偵測/防禦系統（IDS/IPS）、MAC綁定。
VLAN隔離、ACL存取控制。
對重要設備採雙路電源/雙網路路徑冗餘設計.

6️⃣ 可擴充性與維運管理

機櫃與佈線預留至少30%空間，便於未來擴建。
使用SNMP監控與集中管理平台，簡化網管作業。
管線走向與接頭標示清楚（Labeling）、制定布線SOP。

🏢 適用於以下建築類型：

智慧商辦大樓
集合住宅（光纖入戶、弱電整合）
醫療建築（EMR、PACS系統高頻寬需求）
校園、政府機關、工業園區

🧩 建築物電信系統設計核心架構

模組	說明
引進設施	包含光纖、電話、有線電視等外部訊號的接入點
電信室配置	MDF/OLDF 主配線架、光終端設備、UPS 電源等
主幹配線系統	垂直幹線佈線，連接各樓層與電信室
宅內配線系統	分機、插座、網路點位配置，支援語音與數據通訊
電信保安接地	防雷與接地設計，確保設備穩定與人員安全
空間設置與責任分界	明確界定電信設備維護責任與施工範圍

規劃平面圖配置與昇位圖設計

需求分析:
根據建築師提供的建築物平面圖

了解建築物的類型、規模、使用目的以及用戶對電話通信的需求，確定系統的規模和功能。
系統架構:
選擇適合的光纖收容箱、OLDF機櫃(41U/15U) 系統，或光纖跳線器，並規劃線路佈線方案。
空間配置:
確定電話機房、電信室、線纜槽道等空間的設置位置和尺寸。
設備選型:
選擇符合標準的MDF配線架、OLDF機櫃、、電話10C端子板及線纜等設備，確保系統的穩定性和可靠性。

施工配管配線設計與設備器材安裝設計

施工中的注意事項

在網路佈線的施工階段，細節的關注對於保證最終效果至關重要。首先，施工人員應確保網路的擺放和固定符合設計規範，以避免損傷網路佈線，從而影響信號傳輸質量。此外，環境因素如溫度和濕度也需予以考量，避免在極端條件下施工，以防止網路材料的物理損壞。施工過程中，應使用適當的工具和設備，確保網路的端接和接合無誤，並進行必要的測試來確認每段連接的有效性。最終，完整的文檔記錄和質量檢查步驟能夠確保施工的每一環節都符合法規和行業標準，從而提供高效穩定的網路網路系統。

開挖引管設計:HH,PB等類引管設計

洩水箱配置設計:設置於地下室的電信室,引管至滯洪池設計

接地系統共同設計:參與電機技師共同設計系統接地

網路系統的設備選擇

🖥️ 推薦設備品牌（依台灣市場）

交換器 (Switch)：Cisco、HPE Aruba、Ruijie、TP-Link（中小案）
無線AP：Ubiquiti UniFi、Cisco Meraki、Aruba
網路佈線：AMP、Commscope、Leviton、3M
機房配電與UPS：Eaton、APC、Delta

📡 常見應用場景與技術

場景	網路技術
tòa nhà thông minh	IoT感測器、BACnet/IP、Modbus TCP整合
商辦空間	VLAN分割員工、來賓與VoIP系統
醫療建築	分散式Wi-Fi、冗餘骨幹、隔離病房網路區域
學校/校園	多點AP漫遊、網頁認證、防止P2P共享

📐 設計參考規範與資源

[1] – https://ncclaw.ncc.gov.tw/Download.ashx?pfid=0000289025
[2] – https://www.ncc.gov.tw/chinese/files/21051/538_45731_210519_1.pdf

相關送審資料準備

備案代審費用
1）中華電信審查
2）NCC國家通訊
3）有線電視審查
4）代繳審核費用
《費用實報實銷》

a white paper with black writing — ncc送審資料

竣工準備資料
1）NCC審核副本
2）乙級技師士簽証及入鏡
3）電信工會委員執照副本
4）電機技師入境及簽證
5）光纖測報及証明
6）網路測報及原始檔及證明
7）接地及絕緣檢測
8）文件資料
