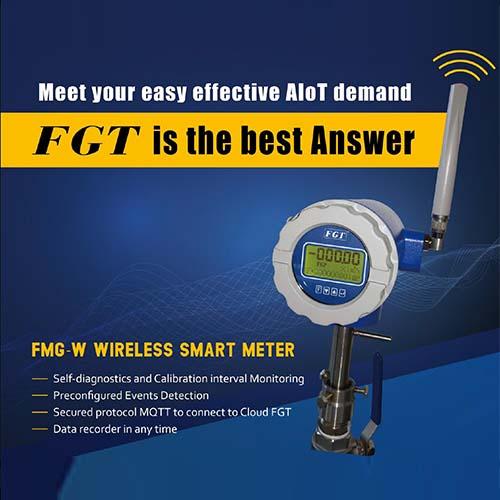

FMG-W Loại không dây: Lưu lượng kế điện từ thông minh

FMG-W Loại không dây: Lưu lượng kế điện từ thông minh

  • Giao diện hoạt động: APP di động (Android, iOS)
  • Chức năng hiển thị LCD thông minh thông minh
  • Giao diện hiển thị: Tiếng Anh hoặc Tiếng Trung
  • Dễ dàng thiết lập và cài đặt / phạm vi kích thước khác nhau.
  • Độ chính xác cao: ± 1,5% giá trị đọc (RD)
  • Chức năng hướng dòng chảy: thuận hoặc ngược
  • Chức năng báo động: kích thích, không có báo động đường ống lỏng.
  • Phương pháp lắp đặt: có thể điều chỉnh và gấp mép.

Mô tả

  • Giao diện hoạt động: APP di động (Android, iOS)
  • Chức năng hiển thị LCD thông minh thông minh
  • Giao diện hiển thị: Tiếng Anh hoặc Tiếng Trung
  • Dễ dàng thiết lập và cài đặt / phạm vi kích thước khác nhau.
  • Độ chính xác cao: ± 1,5% giá trị đọc (RD)
  • Chức năng hướng dòng chảy: thuận hoặc ngược
  • Chức năng báo động: kích thích, không có báo động đường ống lỏng.
  • Phương pháp lắp đặt: có thể điều chỉnh và gấp mép.

/ Giới thiệu về nguyên lý của lưu lượng kế điện từ /

Lưu lượng kế điện từ (viết tắt là EMF) là một loại dụng cụ đo lưu lượng mới được phát triển nhanh chóng cùng với sự phát triển của công nghệ điện tử trong những năm 1950 và 1960. Lưu lượng kế điện từ là một dụng cụ sử dụng nguyên lý cảm ứng điện từ để đo dòng chảy của chất lỏng dẫn điện theo suất điện động gây ra bởi chất lỏng dẫn điện đi qua từ trường ngoài.



Nguyên tắc của lưu lượng kế điện từ dựa trên định luật Faraday về cảm ứng điện từ. Khi dây dẫn chuyển động trong từ trường cắt các đường sức từ thì trong dây dẫn sẽ sinh ra điện thế cảm ứng và độ lớn của điện thế cảm ứng tỉ lệ với chiều dài hiệu dụng của dây dẫn trong từ trường và tốc độ của dây dẫn đặt trong từ trường vuông góc với phương của đường sức từ. Tương tự như vậy, khi chất lỏng dẫn điện chuyển động theo phương thẳng đứng trong từ trường và cắt đường cảm ứng từ thì trên các điện cực ở hai bên ống cũng sẽ sinh ra một thế năng cảm ứng.

Tốc độ dòng thể tích bằng tích của vận tốc chất lỏng v và diện tích tiết diện của ống (πD²) / 4. Khi cố định đường kính ống D và giữ nguyên cường độ cảm ứng từ B thì tốc độ dòng chảy thể tích đo được có quan hệ tuyến tính với thế năng cảm ứng. Nếu một điện cực được lắp vào cả hai bên của đường ống, một điện thế cảm ứng có thể được tạo ra, và lưu lượng thể tích có thể thu được bằng cách đo độ lớn của điện thế này.

1. Cấu tạo của lưu lượng kế điện từ

Cấu tạo của lưu lượng kế điện từ chủ yếu gồm hệ thống mạch từ, ống dẫn đo, điện cực, vỏ, lớp lót và bộ biến đổi.





1. Hệ thống cảm biến điện cực: chức năng của nó là tạo ra từ trường DC hoặc AC đều. Mạch từ điện một chiều được nhận biết bằng nam châm vĩnh cửu, có ưu điểm là cấu tạo đơn giản và ít bị nhiễu bởi từ trường xoay chiều, nhưng dễ làm phân cực chất lỏng điện phân trong ống thông đo nên bao quanh điện cực dương là cực âm. các ion và điện cực âm bị bao quanh bởi các ion dương. Xung quanh tức là hiện tượng phân cực của các điện cực và dẫn đến tăng nội trở giữa hai điện cực, do đó ảnh hưởng nghiêm trọng đến hoạt động bình thường của thiết bị. Khi đường kính của đường ống lớn, nam châm vĩnh cửu tương ứng lớn, cồng kềnh và không kinh tế, do đó, lưu lượng kế điện từ thường sử dụng từ trường xoay chiều và được tạo ra bởi sự kích thích của nguồn điện tần số 50HZ.

2. Lớp lót: Có một lớp lót cách điện hoàn chỉnh ở mặt trong của ống đo và bề mặt làm kín của mặt bích. Nó tiếp xúc trực tiếp với chất lỏng cần đo, và chức năng của nó là tăng khả năng chống ăn mòn của ống đo và ngăn điện thế cảm ứng bị đoản mạch ở thành ống đo bằng kim loại. Vật liệu lót hầu hết là nhựa PTFE chống ăn mòn, chịu nhiệt độ cao, chịu mài mòn, gốm sứ, v.v.

3. Bộ chuyển đổi: Tín hiệu điện thế cảm ứng tạo ra bởi dòng chất lỏng rất yếu và bị ảnh hưởng nhiều bởi các yếu tố nhiễu khác nhau.Chức năng của bộ chuyển đổi là khuếch đại và chuyển đổi tín hiệu điện thế cảm ứng thành tín hiệu chuẩn thống nhất và triệt tiêu tín hiệu nhiễu chính . Nhiệm vụ của nó là khuếch đại và chuyển đổi tín hiệu điện thế cảm ứng Ex được phát hiện bởi điện cực thành tín hiệu DC tiêu chuẩn thống nhất.

4. Ống thông đo: chức năng của nó là cho chất lỏng dẫn điện đo được đi qua. Để làm cho từ thông bị tắt hoặc ngắn mạch khi đường sức từ đi qua ống đo thì ống dẫn đo phải được làm bằng vật liệu không dẫn từ, dẫn điện, dẫn nhiệt thấp và có độ bền cơ học nhất định. Nhựa, nhôm, v.v.

5. Điện cực: Chức năng của nó là rút ra tín hiệu điện thế cảm ứng tỷ lệ với giá trị đo được. Các điện cực thường được làm bằng thép không gỉ phi từ tính và được yêu cầu phải bằng phẳng với lớp lót để chất lỏng có thể đi qua mà không bị cản trở. Vị trí lắp đặt của nó nên theo hướng thẳng đứng của đường ống để ngăn cặn tích tụ trên đó và ảnh hưởng đến độ chính xác của phép đo.

6. Vỏ: Làm bằng vật liệu sắt từ, là vỏ ngoài của cuộn dây kích từ của hệ thống phân phối, có tác dụng cách ly với sự can thiệp của từ trường bên ngoài.

Thứ hai, nguyên lý của lưu lượng kế điện từ

1. Nguyên tắc cơ bản

Nguyên tắc cơ bản của lưu lượng kế điện từ dựa trên định luật Faraday về cảm ứng điện từ



Nguyên lý làm việc của lưu lượng kế điện từ: Lưu lượng kế điện từ lắp một cặp điện cực dò trên thành ống vuông góc với trục của ống đo và đường sức từ theo nguyên lý cảm ứng điện từ của mặt bích khi chất lỏng dẫn điện chuyển động dọc theo trục của ống đo, chất lỏng dẫn điện cắt Đường sức từ tạo ra điện thế cảm ứng được phát hiện bởi hai điện cực phát hiện Giá trị tỷ lệ với tốc độ dòng chảy và giá trị của nó là: E = B * V * D * K

Cảm biến truyền sức điện động cảm ứng dưới dạng tín hiệu dòng đến bộ chuyển đổi. Sau khi xử lý tín hiệu như khuếch đại, lọc chuyển đổi, v.v., dòng tức thời và dòng tích lũy được hiển thị bằng tinh thể lỏng ma trận điểm có đèn nền.

E: Suất điện động cảm ứng

K: hằng số mét

B: Cường độ cảm ứng từ

D: Đường kính ống đo

V: vận tốc dòng chảy trung bình



2. Ba khái niệm quan trọng

(1) Chỉ có thể đo được môi trường dẫn điện

Giới hạn độ dẫn điện б≥ 1-5us / cm (nước> 20us / cm)

(Sử dụng máy đo đặc biệt cho độ dẫn điện thấp)

Không thể đo môi trường không dẫn điện, chẳng hạn như khí, dầu, chẳng hạn như môi trường chứa một lượng lớn

khí, tạo ra sự dao động nghiêm trọng trong phép đo

(2) Phải có từ trường

Dòng điện kích từ chạy qua cuộn dây kích từ trên và dưới của ống đo tạo ra từ trường. Cuộn dây kích thích hở mạch,

Lưu lượng kế không hoạt động và sự ổn định của dòng điện kích thích ảnh hưởng trực tiếp đến phép đo của thiết bị

Ống đo phải là vật liệu không nhiễm từ để đảm bảo có từ trường xuyên qua ống

(Ống đo nên được làm bằng thép không gỉ)

(3) Giá trị đo thực tế là tốc độ dòng chất lỏng

Lưu lượng kế điện từ thực sự đo tốc độ dòng chảy của môi chất (nó là vận tốc là lưu lượng kế)

Đo lưu lượng thể tích của môi trường

Thành thạo chuyển đổi tốc độ dòng chảy

Lắp đặt lưu lượng kế điện từ

3. Hai phần quan trọng

Cảm biến và dụng cụ thứ cấp là hai thành phần thiết yếu của lưu lượng kế điện từ.

Đồng hồ đo lưu lượng nước máy

Đồng hồ đo lưu lượng khí sinh học

Máy đo lưu lượng xoáy

Áp kế



Thông tin bổ sung

ứng dụng

lưu lượng

Các loại

điện tử

Phương pháp cài đặt

mặt bích, chèn

phương pháp đầu ra

kỹ thuật số, tương tự, không dây

nền tảng

ỨNG DỤNG

ứng dụng

xưởng sản xuất

Các loại

đám mây

Thông số kỹ thuật

người mẫu FMG-WJ FMG-WF
Kính thiên văn loại mặt bích
Kích thước (mm) 100~3000
Các loại ứng dụng Nước thô, nước tinh khiết, nước thải, chất lỏng có độ dẫn điện> 50μs / cm
lưu lượng dòng chảy 0,1 ~ 10,0 m / s
Độ dẫn nhiệt Lớn hơn 50μS / cm
độ chính xác ± 1,5% đọc
Độ lặp lại ± 0,25% đọc
Đường kính ống chèn (mm) ø32mm hoặc ø50mm
Chất liệu của điện cực và điện cực nối đất Thép không gỉ chứa molypden, Hastelloy B, Hastelloy C, titan, tantali, hợp kim platin-iridi
Vật liệu ống đo Thép carbon, thép không gỉ 304
Vật liệu cảm biến Thép không gỉ 1Cr18Ni9Ti
Với vật liệu lót bảo vệ Khả năng chịu nhiệt độ cao nhất Teflon <70 ℃
polyvinyl florua <70 ℃
Flo hóa Ethylene - Propylene <70 ℃
Neoprene <70 ℃
Polyurethane <70 ℃
Điện áp chịu đựng tối đa DN100 ~ DN3000 ≦ 1,6Mpa
Bảng hiện thị Màn hình LCD 2 cột có đèn nền
Mức độ bảo vệ Vật liệu ống đo IP68 và bảng hiển thị IP65
tín hiệu giao tiếp Zigbee không dây với MQTT
Phụ kiện Van bi không có
Nguồn cấp DC 24V hoặc AC 85 ~ 265V 45 ~ 63Hz

Lĩnh vực ứng dụng

Phạm vi dòng chảy

DN Phạm vi lưu lượng (m3 / h)
(mm) Q phút (0,5m / s) Q (1,0m / s) Q (2.0m / s) Q (3.0m / s) Q (4,0m / s) Q (5,0m / s) Q (6,0m / s) Q (7,0m / s) Q (8.0m / s) Q (9,0m / s) Qmax (10 m / s)
100 20 39 79 117 157 196 235 275 314 353 393
125 29 57 115 171 229 286 343 401 458 515 573
150 40 80 161 240 320 400 480 561 641 721 802
200 62 124 250 374 498 623 747 872 997 1121 1247
250 91 181 364 545 726 909 1090 1271 1454 1635 1818
300 127 254 509 763 1017 1272 1526 1780 2035 2289 2545
350 173 346 692 1039 1385 1731 2077 2423 2769 3116 3464
400 226 452 904 1356 1809 2261 2713 3165 3617 4069 4523
450 286 572 1145 1717 2289 2861 34347 4006 4578 5150 5725
500 353 707 1413 2120 2826 3533 4239 4946 5652 63559 7069
600 509 1017 2035 3052 4069 5087 6104 7122 8139 9156 10180
700 692 1385 2769 4154 5539 6924 8308 9693 11078 12463 13847
800 904 1809 3617 5426 7265 9043 10852 12660 14469 16278 18086
900 1145 2289 4578 6867 9156 11445 13734 16023 18312 20602 22891
1000 1413 2826 5652 8478 11304 14130 16956 19782 22608 25434 28260
1200 2035 4069 8139 12208 16278 20347 24417 28486 32556 36625 40694
1400 2769 5539 11078 16617 22156 27695 33234 38773 44312 49851 55390
1600 3617 7235 14469 22156 28938 36173 43407 50642 57876 65111 72346
1800 4578 9156 18312 28938 36625 45781 54937 64094 73250 82406 91562
2000 5652 11304 22608 33912 45216 56520 67824 79128 90432 101736 113040
2200 6839 13678 27356 41034 54711 68389 82067 95745 109423 123101 136778
2400 8139 16278 32556 48833 65111 81389 97667 113944 130222 146500 162778
2600 9552 19104 38208 57311 76415 955519 114623 133726 152830 171934 191038
2800 11078 22156 44312 66468 88623 110779 132935 155091 177247 199403 221558
3000 12717 25434 50868 76302 101736 127170 152604 178038 203472 228906 254340

Mô hình đặt hàng

Thông tin đặt hàng
FMG-W Mã số Loại mô hình
J Loại có thể điều chỉnh (Loại tiêu chuẩn)
F Loại mặt bích
Mã số Loại điện cực
n Loại tiêu chuẩn
Mã số Loại đường ống
XXXX 100 ~ 3000mm
Mã số Vật liệu điện cực
0 Thép không gỉ chứa mo (Loại tiêu chuẩn)
1 Hastelloy B
2 Hastelloy C
3 Titan (Ti)
4 Tantali (Ta)
5 Bạch kim (Pt)
Mã số Vật liệu lót
0 Không (Loại tiêu chuẩn)
1 Polytetrafluoroethylen
2 Polyvinyl florua
3 Flo hóa etylen-propylen
4 Cao su polychloroprene
5 Polyurethane
Mã số Áp lực tối đa
0 1.6Mpa cho DN100 ~ DN3000 (Loại tiêu chuẩn)
Mã số Liên lạc
W Wifi Zigbee với MQTT
Mã số Nhiệt độ tối đa
0 . ~ 70 ℃ (Loại tiêu chuẩn)
Mã số Loại màn hình
n Tiếng Trung phồn thể (Loại tiêu chuẩn)
S Tiếng Trung giản thể
tôi tiếng Anh
Mã số Nguồn cấp
n  DC 12 ~ 24V (Loại tiêu chuẩn)
MỘT AC 85 ~ 265V 45 ~ 63Hz
Mã số Logo
F Logo FGT (Loại tiêu chuẩn)
n In logo của khách hàng
FMG-W Hoàn thành mã đặt hàng
* Lưu ý: Sử dụng Logo của khách hàng ra mắt hơn 100 thống nhất trong một năm
