ฉันสงสัยว่าคุณมีประสบการณ์เกี่ยวกับไดอะแกรมและสัญลักษณ์ของระบบปัจจุบันที่อ่อนแอและไม่สอดคล้องกัน ส่งผลให้การสื่อสารระหว่างนักออกแบบ ผู้สร้าง และผู้ผลิตที่เกี่ยวข้องไม่ดีหรือไม่? เพื่อแก้ไขปัญหานี้ สถาบันวิจัยการก่อสร้างกระทรวงมหาดไทยได้เปิดตัวไดอะแกรมอิเล็กทรอนิกส์สัญลักษณ์มาตรฐาน 752 รายการ ซึ่งเป็นสัญลักษณ์ไดอะแกรมกระแสอ่อนพิเศษสำหรับฉลากอาคารอัจฉริยะ

8.1. อาคารอัจฉริยะ. สัญลักษณ์มาตรฐาน. 8.1.1 นิ้วอาคารอัจฉริยะภาพวาดการออกแบบระบบในปัจจุบันที่อ่อนแอแสดงให้เห็นถึงการใช้อาคารอัจฉริยะสัญลักษณ์มาตรฐาน- 3. ใช้แบบร่างการออกแบบระบบปัจจุบันที่อ่อนแอทั้งหมดอาคารอัจฉริยะสัญลักษณ์มาตรฐานได้ 3 แต้ม

การจำแนกประเภทของสัญลักษณ์แผนภาพกระแสอ่อน

1.วิศวกรรมอุปกรณ์สารสนเทศ (สัญลักษณ์แผนภาพกระแสอ่อน)

ประเภทกล่อง

คำแนะนำในการใช้สัญลักษณ์แผนภาพกระแสอ่อนหลัก

ท่อระบายน้ำ: หลุมบำรุงรักษาที่จัดตั้งขึ้นในอาคารเพื่อให้บุคลากรซ่อมบำรุงเข้าไปก่อนที่จะนำท่อส่งหลัก 5 ท่อที่อยู่นอกแนวอาคารเข้ามาในอาคาร

รูมือ: ติดตั้งในอาคารที่มีท่อหลัก 5 ท่อและท่อส่งกระแสไฟฟ้าอ่อนเข้ามาในอาคาร และสามารถดำเนินการและบำรุงรักษาได้ด้วยมือของเจ้าหน้าที่ซ่อมบำรุง

กล่องกราวด์หลัก: ควรติดตั้งกล่องกราวด์หลักไว้ใกล้กับกล่องสายไฟหลักที่ชั้น 1 หรือในตำแหน่งที่เหมาะสมในชั้นใต้ดินต่ำสุด ฝังอยู่ใต้ดิน
อิเล็กโทรดกราวด์เชื่อมต่อกับกล่องผ่านสายกราวด์

ห้องโทรคมนาคม หมายถึง พื้นที่พิเศษในอาคารเพื่อให้ผู้ประกอบธุรกิจเครือข่ายท้องถิ่นใช้เชื่อมต่อสายเคเบิลและติดตั้งอุปกรณ์โทรคมนาคม

กล่องสายไฟ
(1) กล่องสายไฟแบ่งตามการใช้งาน ได้แก่ ประเภทต่อไปนี้:

คำแนะนำในการใช้สัญลักษณ์แผนภาพกระแสอ่อนหลัก

MDF: กรอบการกระจายหลักไม้เอ็มดีเอฟ):.ติดตั้งในอาคารโทรคมนาคมกรอบรวมโลหะในร่มทำหน้าที่เป็นส่วนต่อประสานระหว่างไปป์ไลน์แนะนำและไปป์ไลน์หลัก

เก่า:กรอบกระจายขั้วแสง(Optical Line Distribution Frame, OLDF/ODF) ตู้โลหะที่ติดตั้งในห้องโทรคมนาคมของอาคาร ใช้สำหรับติดตั้งสายนำแสงขาเข้า กล่องขั้วแสง (กล่อง) ตัวแยกแสง และอุปกรณ์ปลายสายแสง

คำแนะนำในการใช้สัญลักษณ์สด

กล่องขั้วต่อแสง (กล่อง) xxSC: การกำหนดค่าหมายถึงอุปกรณ์ประกบที่รองรับการเชื่อมต่อไฟเบอร์ออปติกหรือเป็นซ็อกเก็ตสำหรับตัวเชื่อมต่อไฟเบอร์ออปติกหลายตัวสามารถติดตั้งได้ในกล่องจ่ายไฟหลัก, กล่องหลักรวมศูนย์, กล่องจ่ายไฟหลัก, กล่องจ่ายไฟ, กล่องจ่ายไฟบ้านหรือกล่องอื่น ๆ ใช้เป็นการเชื่อมต่อและจัดเก็บสายเคเบิลใยแก้วนำแสง, สายนำแสง, สายใยแก้วนำแสงและจัมเปอร์ สามการเชื่อมต่อ

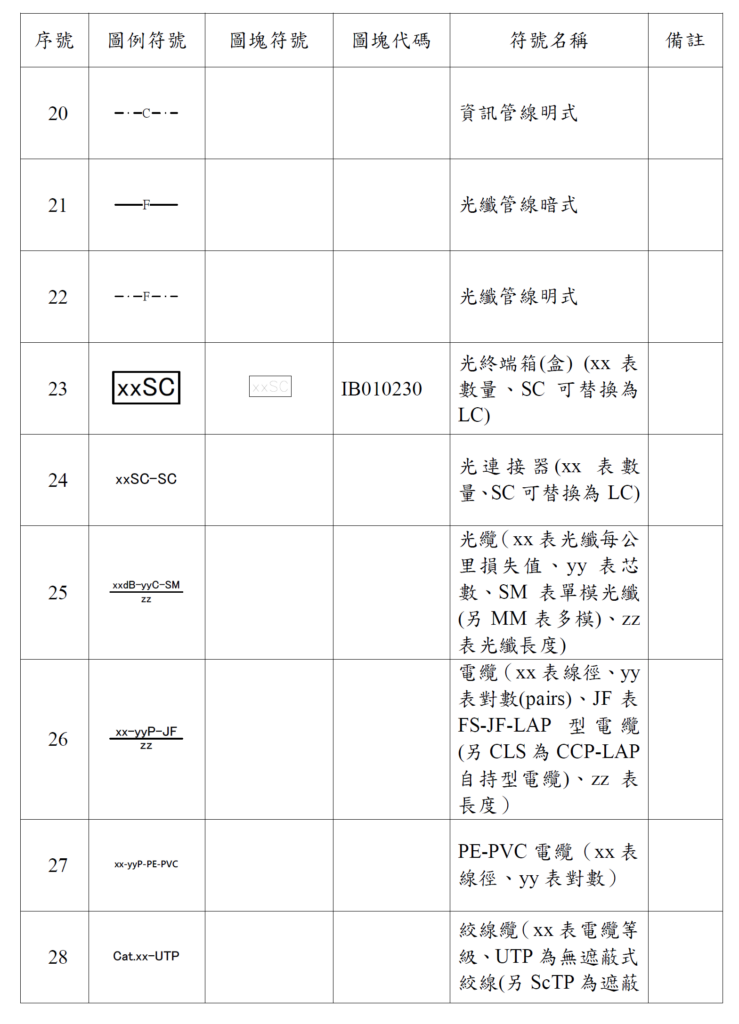

ไปป์ไลน์ข้อมูลและสัญลักษณ์ไปป์ไลน์ไฟเบอร์ออปติก:

C: ย่อมาจาก Information Management ซึ่งย่อมาจากภาษาอังกฤษว่า Communication

F: ย่อมาจาก Fiber Optic Tube ซึ่งย่อมาจากคำภาษาอังกฤษว่า Fiber

เส้นประ หมายถึง ท่อ คือ ท่อที่สามารถมองเห็นได้จากการรั่วไหลภายนอก

เส้นทึบ หมายถึง ท่อที่ซ่อนอยู่ เช่น ท่อที่มองไม่เห็นภายในผนังอาคาร

SM: ไฟเบอร์โหมดเดี่ยว

MM: ใยแก้วนำแสงมัลติโหมด

Cat.6-UTP:

ที่รู้จักกันทั่วไปในชื่อสายเคเบิลเครือข่าย (Cat5, Cat6, Cat 6A, Cat7, Cat8 ฯลฯ ) มีการแยกข้ามซึ่งประกอบด้วยโครงกระดูกและสาย 8 คอร์ โดยสาย 8 คอร์ทั้งหมดจะบิดเป็นคู่ด้วย ลวดทั้งหมด 4 คู่ และใช้เชือกฝ้าย A ดึงผิวหนัง นอกจากนี้ยังมีผ้านวมด้านนอก โดยทั่วไป เราใช้ผ้านวมด้านนอกหลายชนิด เช่น ผ้านวมด้านนอกก็มีหลายประเภทเช่นกัน สามารถต้านทานแสงแดด UV และกันน้ำได้ โดยพื้นฐานแล้วโครงสร้างจะเหมือนกันภายใน , UTP ไม่มีสิ่งกีดขวาง
ลวดบิดเกลียว (มีฉนวน ScTP)

คำแนะนำการใช้สัญลักษณ์หลัก

ช่องจ่ายไฟหลัก:หมายถึง ช่องทางออกสำหรับติดตั้งอุปกรณ์โทรคมนาคมในอาคารซึ่งเป็นอุปกรณ์ชนิดกล่องที่สามารถใช้ติดตั้งเต้ารับโทรคมนาคมได้

T: ตู้โทรศัพท์ ย่อมาจากภาษาอังกฤษว่า Telephone

C: Information Outlet Box: ย่อมาจาก Information Outlet Box ซึ่งย่อมาจากตัวย่อภาษาอังกฤษของการสื่อสาร

PT: ตู้โทรศัพท์สาธารณะย่อมาจากตู้โทรศัพท์สาธารณะ ซึ่งย่อมาจากสองคำแรกของโทรศัพท์สาธารณะในภาษาอังกฤษ

คำแนะนำการใช้สัญลักษณ์หลัก

TC: ตู้โทรศัพท์และข้อมูล: หมายถึงผนังที่เปิดด้วยท่อทั้งสองนี้

F: กล่องเต้ารับไฟเบอร์ออปติก: เต้ารับเทอร์มินัลใยแก้วนำแสงที่อยู่หลังกระดูกสันหลังหลักของอาคารขยายไปจนถึงกิ่งแนวนอน

J: สัญลักษณ์การเดินสายไฟ: มีสัญลักษณ์หลายประเภท โปรดดูภาพด้านบนเพื่อทำความเข้าใจ

OA: กล่องรับข้อมูลคอมพิวเตอร์: ย่อมาจากตัวอักษรสองตัวแรกของ English Office Automation

Pig Nose: ช่องเสียบโทรศัพท์คู่, สายโทรศัพท์สองชุดบนผนังด้านเดียว

หนึ่งรู: ซ็อกเก็ตข้อมูลเดียว ผนังด้านหนึ่งมีปลั๊กเครือข่าย Cat5, 6, 7, 8

คำแนะนำการใช้สัญลักษณ์หลัก

สองรู: ซ็อกเก็ตข้อมูลคู่พร้อมกับซ็อกเก็ตสายเคเบิลเครือข่ายสองชุด

รูขาวดำ: ข้อมูลโทรศัพท์ ช่องเสียบคู่: กำหนดค่าชุดช่องเสียบสายโทรศัพท์และเครือข่าย

xxRJ-11: กลุ่มช่องเสียบโทรศัพท์ xx สามารถแทนได้หลายกลุ่ม สัญลักษณ์นี้มักจะทำเครื่องหมายไว้บนสายดึง

xxRJ-45: กลุ่มซ็อกเก็ตข้อมูล xx แทนหลายกลุ่ม สัญลักษณ์นี้มักจะทำเครื่องหมายไว้บนสายดึง

xxC: แผงขั้วต่อคอมโพสิต (ชนิด C) แต่ละ 10 คู่ใช้สำหรับการเชื่อมต่อสายเคเบิล และสามารถแยกแผงขั้วต่อได้ โดยทั่วไปจะใช้แผงขั้วต่อชนิด C ที่ปลายสายในสำนักงาน ตัวแผงขั้วต่อได้รับการออกแบบให้มีช่องเสียบสายเพื่อความสะดวกในการเดินสายไฟของจัมเปอร์และอำนวยความสะดวกในการบำรุงรักษา มีฟังก์ชันการติดป้ายชื่อและฝาครอบกันฝุ่น และมาพร้อมกับการจัดการรหัสสีเพื่ออำนวยความสะดวกในการก่อสร้างและบำรุงรักษา

คำแนะนำการใช้สัญลักษณ์หลัก

สามเหลี่ยม: สัญลักษณ์ของเครื่องขยายสัญญาณโทรทัศน์

V ย่อมาจากเครื่องขยายเสียงหลัก VHF
U ย่อมาจากเครื่องขยายเสียงหลัก UHF

B ย่อมาจากตัวเพิ่มคลื่น

คำแนะนำสำหรับการใช้งาน

เส้นแนวนอน : จัดสรรไปจนสุดทางอุปกรณ์

เส้นแนวนอนสองเส้น: ผู้จัดจำหน่ายแบบสองทาง

เส้นแนวนอนสามเส้น: ผู้จัดจำหน่ายสามทาง

เครื่องหมายทับบวกแถบแนวนอน: สัญลักษณ์เสาอากาศที่ใช้ร่วมกันของกระดูกสันหลัง

คำแนะนำการใช้สัญลักษณ์หลัก

ทีวี: ช่องเสียบเสาอากาศที่ใช้ร่วมกัน

เสาอากาศที่ใช้ร่วมกัน: หมายถึงรับสัญญาณโทรทัศน์จากสถานีโทรทัศน์ไร้สายจากอวกาศโดยตรงหรือโดยอ้อม และส่งไปยังอุปกรณ์ของผู้ใช้ผู้รับโดยใช้สายโคแอกเซียลแบบมีสาย

คำแนะนำสำหรับการใช้งาน

UHF: ไต้หวันเรียกความถี่สูงพิเศษซึ่งหมายถึงคลื่นแม่เหล็กไฟฟ้าที่มีความถี่ตั้งแต่ 300MHz ถึง 3GHz- ความยาวคลื่นอยู่ระหว่าง 10 ซม. ถึง 1 ม. สำหรับการสื่อสารระยะสั้น สามารถใช้เสาอากาศขนาดเล็กและสั้นในการส่งและรับได้ และเหมาะสำหรับการสื่อสารเคลื่อนที่

วีเอชเอฟ:ช่วงความถี่คือ 30M ถึง 300M และช่วงความยาวคลื่นคือ 1 เมตรถึง 10 เมตรดังนั้นแถบนี้จึงเรียกอีกอย่างว่าแถบคลื่นเมตรและแถบคลื่นสั้นพิเศษ เรดาร์คลื่นมิเตอร์มีเสาอากาศขนาดเล็กกว่าและสามารถติดตั้งบนเรือได้ในช่วงสงครามโลกครั้งที่สองเพื่อใช้เป็นเรดาร์ค้นหา/เตือน/เตือนภัยล่วงหน้า แถบนี้ทำให้ยากที่เครื่องบินจะมองไม่เห็น

คำแนะนำการใช้สัญลักษณ์หลัก

ประเภทนี้ไม่ค่อยได้ใช้ในการออกแบบไดอะแกรมกระแสอ่อนสำหรับอาคารอัจฉริยะ

คำแนะนำการใช้สัญลักษณ์หลัก

MODE: MODE หมายถึง MOD ที่คล้ายกับของ Chunghwa Telecom โดยส่วนใหญ่จะติดตั้งที่ส่วนท้ายของครัวเรือน และมอบหมายให้บริษัทโทรคมนาคมหรือโทรคมนาคมบรอดแบนด์ทำการติดตั้ง ในการออกแบบแผนภาพกระแสไฟอ่อนของอาคาร ให้ได้มาตรฐานการก่อสร้างและต้องออกแบบตามแบบ
