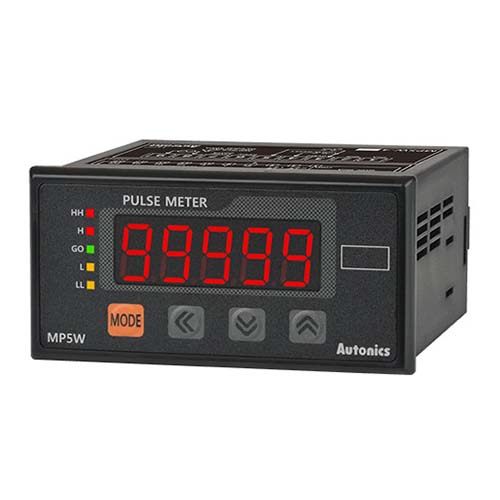

ดิจิตอลพัลส์นับบิตแผงมิเตอร์ประสิทธิภาพสูงรุ่น MP5S/MP5Y/MP5W Series

ดิจิตอลพัลส์นับบิตแผงมิเตอร์ประสิทธิภาพสูงรุ่น MP5S/MP5Y/MP5W Series

MP5S/MP5Y/MP5W ซีรี่ส์ประสิทธิภาพสูง Digital Pulse Counting Bit Panel Meter
ค่าต่างๆ รวมถึงความเร็วในการหมุน ความเร็ว ความถี่ ฯลฯ สามารถแสดงได้โดยใช้พัลส์อินพุต โดยมีโหมดการทำงานที่แตกต่างกัน 16 โหมด
มิเตอร์เหล่านี้สามารถใช้ในงานอุตสาหกรรมที่หลากหลายเพื่อการวัดที่แม่นยำและการอ่านที่ชัดเจน
* ฟังก์ชันบางอย่างของซีรีส์ MP5S/MP5Y/MP5W ได้รับการอัปเกรดแล้ว โปรดดูแผ่นข้อมูลจำเพาะสำหรับรายละเอียดการอัพเกรด

MP5S/MP5Y/MP5W ซีรี่ส์ประสิทธิภาพสูง Digital Pulse Counting Bit Panel Meter
ค่าต่างๆ รวมถึงความเร็วในการหมุน ความเร็ว ความถี่ ฯลฯ สามารถแสดงได้โดยใช้พัลส์อินพุต โดยมีโหมดการทำงานที่แตกต่างกัน 16 โหมด
มิเตอร์เหล่านี้สามารถใช้ในงานอุตสาหกรรมที่หลากหลายเพื่อการวัดที่แม่นยำและการอ่านที่ชัดเจน
* ฟังก์ชันบางอย่างของซีรีส์ MP5S/MP5Y/MP5W ได้รับการอัปเกรดแล้ว โปรดดูแผ่นข้อมูลจำเพาะสำหรับรายละเอียดการอัพเกรด

คุณสมบัติหลัก

  • 16 โหมดการทำงาน
  • – ความถี่/รอบ/ความเร็ว, ความเร็วที่ส่งผ่าน, คาบ, เวลาที่ผ่าน, ช่วงเวลา, ความต่างของเวลา, อัตราส่วนสัมบูรณ์, อัตราความผิดพลาด, ความหนาแน่น, ความผิดพลาด, การวัดความยาว 1, การวัดความยาว 2, ช่วงเวลา, การสะสม, การบวก/การลบ (อินพุตแยกต่างหาก) , บวก/ลบ (อินพุตความต่างเฟส)
  • ตัวเลือกเอาต์พุตหลายตัว
  • – เอาต์พุตรีเลย์สามทาง/ห้าทาง, เอาต์พุต NPN/PNP open collector ห้าทาง, เอาต์พุตไดนามิก BCD, เอาต์พุตการส่ง PV (เอาต์พุตปัจจุบัน), เอาต์พุตการสื่อสาร RS485
  • ฟังก์ชั่นต่างๆ
  • – ฟังก์ชัน Prescaler, ฟังก์ชัน Delay monitor, Hysteresis, Auto-zero, Parameter lock function, Database function (MP5W เท่านั้น)
  • อินพุต NPN (ไม่สัมผัส/สัมผัส) หรืออินพุต PNP (ไม่สัมผัส/สัมผัส)
  • ช่วงการแสดงผล: -19999 ถึง 99999
  • หน่วยแสดงผลต่างๆ
  • – rpm, rps, Hz, kHz, วินาที, min, m, mm, mm/s, m/s, m/min, m/h, ℓ/s, ℓ/min, ℓ/h, %, นับ ฯลฯ .
  • แหล่งจ่ายไฟ
  • – 100-240VAC 50/60Hz (ชนิด AC)
  • – 24VAC 50/60Hz, 24-48VDC (ประเภท AC/DC)

แอปพลิเคชัน

  • กระบวนการอัดรีดยาง/ฉีดพลาสติก (วิดีโอ)

    กระบวนการอัดรีดยาง/ฉีดพลาสติก (วิดีโอ)

    กระบวนการอัดรีดยาง/ฉีดพลาสติก (วิดีโอ)

  • การประกอบโครง

    การประกอบโครง

    เครื่องวัดชีพจรแบบดิจิตอลใช้เพื่อวัดความเร็วที่แคร่เคลื่อนย้ายบนสายพานลำเลียงระหว่างการประกอบ























เครื่องวัดแผงดิจิตอลข้อมูล

เครื่องวัดแผงดิจิตอลเป็นจอแสดงผลดิจิตอลที่ออกแบบให้ติดตั้งในแผงควบคุม เช่น แผงควบคุม พวกเขามักจะอ่านอินพุตบางประเภท ไม่ว่าจะเป็นแรงดัน กระแส หรือความต้านทาน และแสดงค่าในรูปแบบดิจิทัล โดยทั่วไป อินพุตนี้เป็นการวัดจากเซ็นเซอร์ที่แปลงและแสดงเป็นอุณหภูมิ ความดัน หรือตัวแปรระบบอื่นๆ มิเตอร์เหล่านี้ยังสามารถทำหน้าที่เป็นตัวควบคุมอย่างง่าย ทริกเกอร์สวิตช์ หรือทำหน้าที่อย่างง่ายเมื่อค่าที่อ่านมาถึงค่าที่ตั้งค่าไว้ล่วงหน้า

คุณสมบัติ

ในการเลือกมาตรวัดแผงดิจิทัล ผู้ซื้อในอุตสาหกรรมต้องตัดสินใจก่อนว่าต้องการทำอะไร

เอาต์พุตการแสดงผลพื้นฐาน

ทั้งหมดเครื่องวัดแผงดิจิตอลฟังก์ชันพื้นฐานที่ดำเนินการคือการรับสัญญาณอินพุตและแปลงเป็นค่าที่แสดง อินพุตนี้เริ่มต้นมาจากเซ็นเซอร์ในกระบวนการหรือระบบ และถูกส่งไปยังอุปกรณ์ผ่านแผงควบคุมที่มิเตอร์เชื่อมต่ออยู่ แผงนี้จ่ายไฟให้กับอุปกรณ์และป้อนเข้าไปยังจอแสดงผลแผนภูมิการไหลของฟังก์ชันมิเตอร์ดิจิตอลพื้นฐาน

ขั้นพื้นฐานเครื่องวัดแผงดิจิตอลการไหลของสัญญาณ

ผลผลิตเพิ่มเติม

นอกจากการจัดแสดงที่เรียบง่ายแล้ว บางส่วนเครื่องวัดแผงดิจิตอลนอกจากนี้ยังมีฟังก์ชั่นการควบคุมหรืออินเทอร์เฟซเสริม

  • การจำลองการทำงานหมายความว่าอุปกรณ์สามารถให้เอาต์พุตแบบแอนะล็อก (เช่น แรงดันไฟฟ้าหรือกระแสที่แปรผันได้) ตามสัดส่วนของสัญญาณอินพุต สำหรับใช้ในอุปกรณ์แอนะล็อก
  • อินเทอร์เฟซข้อมูลคุณลักษณะช่วยให้ผู้ใช้สามารถโต้ตอบกับข้อมูลที่แสดงสำหรับการวิเคราะห์ข้อมูล
  • จุดเตรียมตัวฟังก์ชั่นอนุญาตให้ผู้ใช้ตั้งค่าอินพุตล่วงหน้าที่จะเปิดใช้งานการเตือนหรือฟังก์ชั่นการควบคุมอย่างง่าย ฟังก์ชันเปิด/ปิดเหล่านี้สอดคล้องกับเอาต์พุตรีเลย์แบบโซลิดสเตตหรือระบบเครื่องกลไฟฟ้า ขึ้นอยู่กับการออกแบบ

แผนภูมิการไหลของเครื่องมือแผงฟังก์ชัน Dual Channel โดย laurel electronics

ผังงาน – ฟังก์ชันช่องสัญญาณคู่พร้อมเอาต์พุตเสริมเพิ่มเติม. เครดิตภาพ: Laurel Electronics

ชนิดของ

เมื่อผู้ซื้อกำหนดคุณสมบัติที่ต้องการได้แล้ว ก็ต้องพิจารณาประเภทมิเตอร์จริงด้วย

เครื่องวัดแผงดิจิตอลแยกตามประเภทตามการแสดงผลและเทคโนโลยีแสง

การแสดง

เครื่องวัดแผงดิจิตอลจะแสดงเป็นตัวเลขหรือตัวอักษร

  • ตัวเลขจอแสดงผลหมายความว่ามิเตอร์แสดงเฉพาะตัวเลขเท่านั้น เครื่องวัดแผงดิจิตอลส่วนใหญ่เป็นแบบดิจิตอลเนื่องจากจุดประสงค์หลักของเครื่องวัดคือเพื่อแสดงค่าตัวเลข
  • ตัวอักษรและตัวเลขการแสดงผลหมายความว่ามิเตอร์แสดงทั้งตัวเลขและตัวอักษร ซึ่งจะเป็นประโยชน์ในการให้ข้อมูลเพิ่มเติมแก่ผู้ใช้ เช่น ช่องหรือหน่วยที่เกี่ยวข้องให้อ่าน

เทคโนโลยีมิเตอร์จอแสดงผล LED จาก autonics, inc.

แสงที่ใช้ในจอแสดงผลดิจิตอลคือ LED หรือ LCD

  • นำ(Light Emitting Diode) จอแสดงผลประกอบด้วยไดโอดที่ส่องสว่างส่วนต่างๆ จอแสดงผล LED สามารถมองเห็นได้ในที่มืด
  • เครื่องมือแสดงผล LCD แบบบวกโดยเครื่องมือไฟฟ้าของ HoytLCD(Liquid Crystal Display) เทคโนโลยีการแสดงตัวเลขสีดำ/มืดบนจอเปล่าสีเทาหรือสีเขียว LCD กินไฟน้อยกว่า LED แต่ต้องมีแสงพื้นหลังเพื่อดูในที่มืด

ประเภทสัญญาณเข้า

เพื่อให้ทำงานได้อย่างถูกต้อง อุปกรณ์จะต้องได้รับการออกแบบให้รับอินพุตแบบอะนาล็อกที่ส่งไป ประเภทอินพุตรวมถึง:

  • แรงดันไฟฟ้ากระแสสลับ– รับอินพุตเป็นรูปแบบที่วัดได้ของแรงดันไฟฟ้ากระแสสลับในแรงดันไฟฟ้ากระแสสลับ (VAC)
  • กระแสสลับ– ป้อนซิงก์กระแสไฟ AC ในรูปแบบที่วัดได้ในหน่วยมิลลิแอมป์ (mA AC) หรือแอมป์ (A AC)
  • ไฟฟ้ากระแสสลับ– รับอินพุตเป็นช่วงที่ปรับได้สำหรับกระแสไฟ AC แรงดันไฟและ/หรือความถี่
  • แรงดันไฟตรง– อินพุตได้รับเป็นแรงดันไฟฟ้ากระแสตรงที่วัดได้ในหน่วยโวลต์กระแสตรง (VDC)
  • กระแสตรง– ป้อนรูปแบบที่วัดได้ของซิงก์กระแสไฟตรงในหน่วยมิลลิแอมป์ (mA DC) หรือแอมป์ (A DC)
  • แหล่งจ่ายไฟ DC– รับอินพุตเป็นช่วงที่ปรับได้สำหรับกระแสไฟตรง แรงดันไฟ และ/หรือความถี่
  • ความต้านทาน– อินพุตมาจากส่วนประกอบที่วัดการเปลี่ยนแปลงความต้านทาน เช่นเซ็นเซอร์ Piezoresistiveหรือเครื่องวัดความเครียด.
  • อุณหภูมิ- ตามการเปลี่ยนแปลงของอุณหภูมิจากเทอร์โมคัปเปิล,RTDหรือเทอร์มิสเตอร์รับอินพุต ดูข้อมูลเพิ่มเติมได้ที่เซ็นเซอร์อุณหภูมิพื้นที่.

ข้อมูลจำเพาะ

มีข้อกำหนดสำคัญบางประการที่ต้องพิจารณาเมื่อเลือกมิเตอร์วัดแบบดิจิตอล ซึ่งทั้งหมดเกี่ยวข้องกับจอแสดงผล ซึ่งรวมถึงจำนวนบิต ขนาดของหน้าแผง และสีที่แสดง

จำนวนหลัก

จำนวนหลักกำหนดจำนวนหลักในการแสดงผล ตัวเลขนี้ควรน้อยกว่าหรือเท่ากับจำนวนหลักที่มีนัยสำคัญในสัญญาณเข้า ขึ้นอยู่กับความแม่นยำที่ต้องการ แสดงตัวเลขครึ่งหลักที่ค่าเล็กน้อย (เช่น 4 .5ตัวเลข 2 .5หลัก) หลักแรกหรือหลักสุดท้ายต้องเป็น "1" หรือปิด หรือ "5" หรือปิดเท่านั้น ตัวเลข "ครึ่ง" นี้ช่วยให้ขยายขีดจำกัดบนของจอแสดงผลได้ (1 000 เทียบกับ _999) หรืออนุญาตให้แสดงค่ากลาง (100. 5 เทียบกับ 100_)

ขนาด

ขนาดของหน้าแผงจะเป็นตัวกำหนดความเข้ากันได้ทางกายภาพของอุปกรณ์กับแผงที่ติดตั้งไว้ โดยทั่วไปแล้ว ขนาดหน้าปัดเป็นนิ้ว (” หรือนิ้ว) หรือมิลลิเมตร (มม.) และกำหนดโดยความยาวและความกว้าง บางครั้ง ความลึกของเกจและขนาดของคัตเอาท์ต้องคำนึงถึงแม้ว่าแผงส่วนใหญ่จะยอมรับความลึกมาตรฐาน และขนาดใบหน้าที่เกี่ยวข้อง นอกจากนี้ จอแสดงผลควรมีขนาดใหญ่พอให้ผู้ใช้อ่านตัวเลข/ตัวอักษรได้อย่างสะดวกสบายเมื่อติดตั้ง

สี

เมตรแผงดิจิตอลได้รับการออกแบบเพื่อแสดงสีบางสี ในเมตร LCD สีจะถูกกำหนดโดยแสงไฟหลังตัวเลขสีดำ ในมิเตอร์ LED สีจะถูกกำหนดโดยประเภทของไดโอดที่ติดตั้งในอุปกรณ์ ตัวเลือกสี ได้แก่ :สีแดง อำพัน เขียว สีที่แสดงโดย omega, inc.

  • สีแดง
  • เขียว
  • อำพัน
  • สีน้ำเงิน
  • สีเหลือง
  • ส้มเขียวหวาน
  • พิพิธภัณฑ์สัตว์น้ำ

สีแดงเป็นสีเริ่มต้นของ LED โดยปกติแล้ว LCD จะไม่มีแสงพื้นหลัง (ไม่มีสี) มีตัวเลือกหลากสี ซึ่งมีประโยชน์อย่างยิ่งเมื่อใช้จอภาพหรือช่องสัญญาณหลายช่อง การตั้งค่าสีสำหรับจอภาพแต่ละจอจะช่วยให้ผู้ใช้ระบุจอภาพแต่ละจอได้อย่างรวดเร็ว

เชื่อมต่อ

เครื่องมือแสดงผลแบบดิจิตอลการเชื่อมต่อประกอบด้วยอินพุตและเอาต์พุตทางไฟฟ้า ตลอดจนการเชื่อมต่อทางกายภาพ (เช่น ขั้วต่อสกรู) ที่จำเป็นสำหรับการติดตั้งกับแผงควบคุมอย่างปลอดภัย การเชื่อมต่อเหล่านี้ต้องเข้ากันได้กับการออกแบบและข้อบังคับของคณะกรรมการที่เกี่ยวข้อง

คุณสมบัติ

เครื่องวัดแผงดิจิตอลอาจมีฟังก์ชันมากมายที่ให้ฟังก์ชันเพิ่มเติมกับอุปกรณ์ ซึ่งรวมถึงตัวเลือกจุดตั้งค่า การเตือน การควบคุมเปิด/ปิด และจอแสดงผลแบบปรับได้

  • ตั้งค่าตัวเลือกจุดความสามารถในการกำหนดขีดจำกัดการควบคุมหรือกำหนดจุดสำหรับพารามิเตอร์กระบวนการ เช่น ความเร็ว อุณหภูมิ ความดัน หรือความชื้น ในการใช้งานเครื่องทำความร้อน เครื่องจะส่งสัญญาณควบคุมการปิดเมื่ออุณหภูมิจุดที่ตั้งไว้ใกล้ถึงหรือเกิน และสัญญาณควบคุมการเปิดเครื่องเมื่ออุณหภูมิต่ำกว่าจุดที่ตั้งไว้
  • สามารถสร้างเป็นเมตรได้เตือน(เสียงหรือภาพ) เพื่อระบุว่าเมื่อถึงขีดจำกัดหรือจุดที่ตั้งไว้
  • การควบคุมการเปิด/ปิดอนุญาตให้มิเตอร์ส่งสัญญาณเอาต์พุตสวิตช์เพื่อเปิดใช้งานหรือปิดใช้งานหน่วยประมวลผล (เตาอบ มอเตอร์ พัดลม ฯลฯ) โดยใช้รีเลย์ ทรานซิสเตอร์แบบโอเพนคอลเลคเตอร์ หรือเทคนิคอื่นๆ การควบคุมสวิตช์ ป๊อป หรือจำกัดเป็นหนึ่งในเทคนิคการควบคุมกระบวนการที่ง่ายที่สุด
  • จอแสดงผลแบบปรับได้อนุญาตให้ปรับมาตรวัดเพื่อแสดงการแสดงผลต่างๆ
  • ช่องเพิ่มเติมช่วยให้แผงหน้าปัดดิจิตอลรับและตีความสัญญาณหลายตัวจากแหล่งต่างๆ
  • USB/พอร์ตอนุกรมอนุญาตให้มิเตอร์เชื่อมต่อกับอุปกรณ์อื่นๆ เช่น เครื่องมือวิเคราะห์ข้อมูลหรือคอมพิวเตอร์ ผ่าน USB หรือขั้วต่ออนุกรม
