- วัดอัตราการไหลของสารต่อไปนี้: (ตัวทำละลายที่ไม่ใช่อินทรีย์/น้ำทั่วไป/น้ำประปา)
- เงื่อนไขการใช้งาน: ความหนืด≦3 cP
- อุณหภูมิในการทำงานสูงสุด: 100℃
- แรงดันใช้งานสูงสุด: ท่อ UPVC: 6 กก./ซม.2
- สวิตช์ปลุกเสริม: หนึ่งหรือสองชุด
- ความแม่นยำ: FS±5%

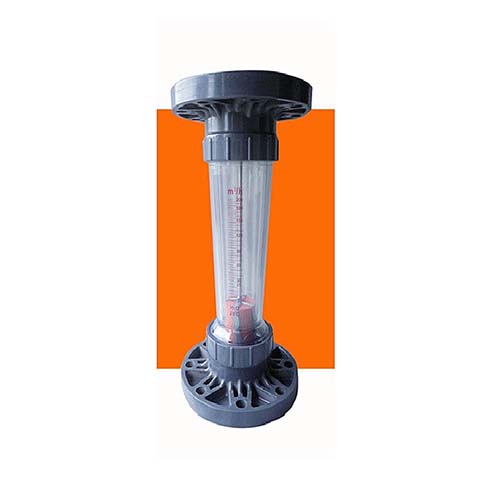

เครื่องวัดการไหลของพื้นที่
แนะนำ
เครื่องวัดการไหลแบบพื้นที่เป็นเครื่องวัดความดันแบบดิฟเฟอเรนเชียล เป็นอุปกรณ์อเนกประสงค์ที่ใช้งานง่ายสำหรับวัดการไหลของของเหลว ก๊าซ และไอน้ำ พวกมันทำงานโดยแรงดันตกคร่อมค่อนข้างคงที่ ในมาตรวัดการไหลประเภทนี้ การแสดงการไหลของน้ำโดยตรงจะกำหนดโดยตำแหน่งของทุ่น ลูกสูบ หรือใบพัด ตำแหน่งของลูกลอย ลูกสูบ หรือใบพัดจะเปลี่ยนไปตามอัตราการไหลที่เพิ่มขึ้นเปิดพื้นที่การไหลที่ใหญ่ขึ้นเพื่อให้ของเหลวที่ไหลผ่านได้ เมื่อการไหลลดลง แรงโน้มถ่วงหรือสปริงจะถูกใช้เพื่อทำให้องค์ประกอบการไหลกลับสู่ตำแหน่งคงที่ ต้องติดตั้งเครื่องวัดการไหลของแรงโน้มถ่วงในตำแหน่งแนวตั้งในขณะที่สามารถติดตั้งเครื่องวัดอัตราการไหลแบบสปริงในตำแหน่งใดก็ได้ เครื่องวัดอัตราการไหลของพื้นที่ตัวแปรแต่ละตัวมีตัวบ่งชี้เฉพาะที่ นอกจากนี้ ยังสามารถติดตั้งเซ็นเซอร์ตำแหน่งและตัวส่งสัญญาณ เช่น เซ็นเซอร์ประเภทนิวเมติก อิเล็กทรอนิกส์ ดิจิตอล หรือไฟเบอร์ออปติก สำหรับการเชื่อมต่อกับจอแสดงผลหรือตัวควบคุมระยะไกล
ประเภทของเครื่องวัดอัตราการไหลของพื้นที่แปรผัน
เครื่องวัดอัตราการไหลของพื้นที่แปรผันมีให้เลือกหลายแบบ:
- Rotameter (มีทุ่นลอยอยู่ในท่อทรงกรวย)
- การรวมปาก/โรตามิเตอร์ เช่น บายพาส rotameter
- เปิดประตูตัวแปรช่อง
- Cone Quick Plug และ
- การออกแบบใบพัดหรือลูกสูบ
Rotameter
Rotameters เป็นเครื่องวัดอัตราการไหลแบบพื้นที่ตัวแปรที่ใช้กันอย่างแพร่หลายมากที่สุด โดยทั่วไปแล้ว rotameter ประกอบด้วยแก้วในแนวตั้งหรือหลอดทรงกรวยพลาสติกและทุ่นวัดแสงที่สามารถเคลื่อนที่ได้อย่างอิสระภายในท่อ Rotameters แม้ว่าจะจัดเป็นหน่วยความดันแตกต่าง แต่ก็เป็นอุปกรณ์ความดันแตกต่างคงที่ ข้อต่อปลายหน้าแปลนช่วยให้ติดตั้งเข้ากับท่อได้ง่าย ทุ่นสามารถพักที่ด้านล่างของท่อได้อย่างอิสระเมื่อไม่มีการไหลของของไหล เมื่อของเหลวเข้าสู่ก้นท่อ ทุ่นวัดแสงจะเริ่มสูงขึ้น ตำแหน่งของทุ่นจะแปรผันตรงกับกระแสน้ำ ตำแหน่งที่แม่นยำของทุ่นเป็นที่ที่ความแตกต่างของแรงดันระหว่างพื้นผิวด้านบนและด้านล่างทำให้น้ำหนักของทุ่นสมดุล ยิ่งมีการไหลมากเท่าใด ทุ่นลอยก็จะยิ่งสูงขึ้นเท่านั้น ในกรณีของของไหล ทุ่นลอยน้ำจะเพิ่มขึ้นเนื่องจากการรวมกันของการลอยตัวของของเหลวและความเร็วของหัวของของไหล ในขณะที่กับก๊าซ การลอยตัวจะน้อยมาก และทุ่นจะทำปฏิกิริยากับหัวความเร็วในระดับมาก รูปด้านล่างแสดง rotameter ทั่วไป:
คุณสมบัติหลัก
- ใน rotameter ความสูงของทุ่นบ่งบอกถึงการไหล
- สามารถปรับเทียบและจัดทำดัชนีท่อ Rotameter กับหน่วยการไหลที่เหมาะสมได้
- Rotameters มักจะมีอัตราส่วน Turndown สูงถึง 12: 1
- ความแม่นยำอาจสูงถึง 1% ของคะแนนเต็มสเกล
- ท่อ Rotameter ทำจากแก้ว โลหะ หรือพลาสติก
- เส้นผ่านศูนย์กลางท่อมีตั้งแต่ 1/4 ถึงมากกว่า 6 นิ้ว
- ในการใช้งานที่ปลอดภัย เช่น อากาศหรือน้ำ ท่อ rotameter สามารถทำจากแก้วได้ ในขณะที่ในสถานการณ์ที่การแตกอาจทำให้เกิดสภาวะที่ไม่ปลอดภัย ท่อเหล่านี้มาพร้อมกับท่อโลหะ
- นอกจากนี้ สำหรับความดันและอุณหภูมิที่สูงขึ้นเหนือช่วงการใช้งานจริงของแก้ว โรตามิเตอร์ของท่อโลหะจะถูกใช้
- rotameters หลอดพลาสติกเป็น rotameters ต้นทุนปานกลาง นอกจากนี้ยังเหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับของเหลวที่มีฤทธิ์กัดกร่อนหรือน้ำปราศจากไอออน
- rotameters เกือบทั้งหมดไม่ไวต่อการเปลี่ยนแปลงความหนืด ส่วนที่ละเอียดอ่อนที่สุดคือ rotameters ขนาดเล็กมากที่มีการลอยตัวเป็นทรงกลม ในขณะที่ rotameters ที่ใหญ่กว่านั้นมีความไวต่อผลกระทบของความหนืดน้อยกว่า
- โรตามิเตอร์รวมถึงทุ่นแม่เหล็กสามารถใช้สำหรับฟังก์ชั่นการเตือนและการส่งสัญญาณ
- เนื่องจากสามารถอ่านอัตราการไหลได้โดยตรงบนมาตราส่วนที่ติดตั้งถัดจากท่อ จึงไม่จำเป็นต้องมีอุปกรณ์อ่านค่าการไหลเสริม อย่างไรก็ตาม อุปกรณ์ตรวจจับอัตโนมัติยังคงสามารถใช้ตรวจจับระดับลูกลอยและส่งสัญญาณการไหลได้หากต้องการ
- ตำแหน่งลอยแต่ละตำแหน่งสอดคล้องกับอัตราการไหลเฉพาะสำหรับความหนาแน่นและความหนืดของของเหลวจำเพาะ ดังนั้นการปรับขนาด rotameter สำหรับแต่ละแอปพลิเคชันจึงเป็นสิ่งสำคัญ หากกำหนดขนาดอย่างเหมาะสม อัตราการไหลสามารถกำหนดได้โดยการจับคู่ตำแหน่งลูกลอยกับมาตราส่วนที่สอบเทียบที่ด้านนอกของโรตามิเตอร์
- โรตามิเตอร์จำนวนมากมีวาล์วในตัวสำหรับการปรับการไหลแบบแมนนวล
- ทุ่นลอยรูปทรงต่างๆ มีให้เลือกใช้งานหลากหลาย การออกแบบโฟลตต้นหนึ่งแบบมีช่อง ซึ่งทำให้ทุ่นหมุนเพื่อความมั่นคงและตั้งศูนย์ เนื่องจากการหมุนของทุ่นนี้ คำว่า rotameter จึงถูกสร้างขึ้น
ขนาดของ rotameter
โดยทั่วไปแล้ว Rotameters จะมีข้อมูลการสอบเทียบและเครื่องชั่งอ่านค่าโดยตรงสำหรับอากาศหรือน้ำหรือทั้งสองอย่าง ในการกำหนดขนาดโรตามิเตอร์สำหรับบริการอื่นๆ ขั้นแรกต้องเปลี่ยนโฟลว์จริงเป็นโฟลว์มาตรฐาน ในกรณีของของเหลว การไหลมาตรฐานควรเท่ากับน้ำในหน่วย gpm ในขณะที่สำหรับก๊าซ การไหลมาตรฐานที่คาดหวังคือการไหลของอากาศในหน่วยลูกบาศก์ฟุตต่อนาทีมาตรฐาน (scfm)
ผู้ผลิต Rotameter จัดทำตารางแสดงรายการค่า gpm เทียบเท่าน้ำมาตรฐานและค่า air scfm พวกเขาควรมีกฎสไลด์ โนโมแกรม หรือซอฟต์แวร์คอมพิวเตอร์ ซึ่งมักจำเป็นสำหรับการปรับขนาดโรตามิเตอร์
ข้อได้เปรียบ
ข้อดีหลักของ rotameter มีดังนี้:
- ราคาถูก
- การออกแบบที่เรียบง่าย
- แรงดันตกคร่อมต่ำ
- ใช้กันอย่างแพร่หลาย
- เอาต์พุตเชิงเส้น
ข้อมูลเพิ่มเติม
แอปพลิเคชัน | เครื่องวัดการไหล |
---|---|
ชนิดของ | เครื่องกล |
วิธีการติดตั้ง | หน้าแปลน |
วิธีการส่งออก | สวิตซ์ |
แอปพลิเคชัน | โรงงาน |
ขนาด
ขนาด | หลอดยาว | หลอดสั้น | ประเภทหน้าแปลน | ไปป์ไลน์ที่ใช้บังคับ | ||||||
DN (มม.) | หลี่ | D1 | D2 | หลี่ | D1 | D2 | หลี่ | D1 | D2 | mm |
DN15 | 280 | 20 | 45 | 202 | 20 | 45 | — | — | — | 15 หรือ 20 |
DN25 | 380 | 32 | 68 | 226 | 32 | 60 | — | — | — | 25 หรือ 32 |
DN32 | — | — | — | 228 | 40 | 74 | — | — | — | 32 หรือ 40 |
DN50 | 430 | 43 | 98 | 341 | 63 | 98 | — | — | — | 50 หรือ 63 |
DN65 | — | — | — | 430 | 75 | 22 | — | — | — | 65 ro 75 |
DN100 | — | — | — | — | — | — | 550 | 17 | 175 | 100 |
DN125 | — | — | — | — | — | — | 550 | 17 | 205 | 125 |
DN150 | — | — | — | — | — | — | 560 | 21 | 240 | 150 |
ขอบเขตการใช้งาน
เครื่องวัดการไหลของพื้นที่
แนะนำ
เครื่องวัดการไหลแบบพื้นที่เป็นเครื่องวัดความดันแบบดิฟเฟอเรนเชียล เป็นอุปกรณ์อเนกประสงค์ที่ใช้งานง่ายสำหรับวัดการไหลของของเหลว ก๊าซ และไอน้ำ พวกมันทำงานโดยแรงดันตกคร่อมค่อนข้างคงที่ ในมาตรวัดการไหลประเภทนี้ การแสดงการไหลของน้ำโดยตรงจะกำหนดโดยตำแหน่งของทุ่น ลูกสูบ หรือใบพัด ตำแหน่งของลูกลอย ลูกสูบ หรือใบพัดจะเปลี่ยนไปตามอัตราการไหลที่เพิ่มขึ้นเปิดพื้นที่การไหลที่ใหญ่ขึ้นเพื่อให้ของเหลวที่ไหลผ่านได้ เมื่อการไหลลดลง แรงโน้มถ่วงหรือสปริงจะถูกใช้เพื่อทำให้องค์ประกอบการไหลกลับสู่ตำแหน่งคงที่ ต้องติดตั้งเครื่องวัดการไหลของแรงโน้มถ่วงในตำแหน่งแนวตั้งในขณะที่สามารถติดตั้งเครื่องวัดอัตราการไหลแบบสปริงในตำแหน่งใดก็ได้ เครื่องวัดอัตราการไหลของพื้นที่ตัวแปรแต่ละตัวมีตัวบ่งชี้เฉพาะที่ นอกจากนี้ ยังสามารถติดตั้งเซ็นเซอร์ตำแหน่งและตัวส่งสัญญาณ เช่น เซ็นเซอร์ประเภทนิวเมติก อิเล็กทรอนิกส์ ดิจิตอล หรือไฟเบอร์ออปติก สำหรับการเชื่อมต่อกับจอแสดงผลหรือตัวควบคุมระยะไกล
ประเภทของเครื่องวัดอัตราการไหลของพื้นที่แปรผัน
เครื่องวัดอัตราการไหลของพื้นที่แปรผันมีให้เลือกหลายแบบ:
- Rotameter (มีทุ่นลอยอยู่ในท่อทรงกรวย)
- การรวมปาก/โรตามิเตอร์ เช่น บายพาส rotameter
- เปิดประตูตัวแปรช่อง
- Cone Quick Plug และ
- การออกแบบใบพัดหรือลูกสูบ
Rotameter
Rotameters เป็นเครื่องวัดอัตราการไหลแบบพื้นที่ตัวแปรที่ใช้กันอย่างแพร่หลายมากที่สุด โดยทั่วไปแล้ว rotameter ประกอบด้วยแก้วในแนวตั้งหรือหลอดทรงกรวยพลาสติกและทุ่นวัดแสงที่สามารถเคลื่อนที่ได้อย่างอิสระภายในท่อ Rotameters แม้ว่าจะจัดเป็นหน่วยความดันแตกต่าง แต่ก็เป็นอุปกรณ์ความดันแตกต่างคงที่ ข้อต่อปลายหน้าแปลนช่วยให้ติดตั้งเข้ากับท่อได้ง่าย ทุ่นสามารถพักที่ด้านล่างของท่อได้อย่างอิสระเมื่อไม่มีการไหลของของไหล เมื่อของเหลวเข้าสู่ก้นท่อ ทุ่นวัดแสงจะเริ่มสูงขึ้น ตำแหน่งของทุ่นจะแปรผันตรงกับกระแสน้ำ ตำแหน่งที่แม่นยำของทุ่นเป็นที่ที่ความแตกต่างของแรงดันระหว่างพื้นผิวด้านบนและด้านล่างทำให้น้ำหนักของทุ่นสมดุล ยิ่งมีการไหลมากเท่าใด ทุ่นลอยก็จะยิ่งสูงขึ้นเท่านั้น ในกรณีของของไหล ทุ่นลอยน้ำจะเพิ่มขึ้นเนื่องจากการรวมกันของการลอยตัวของของเหลวและความเร็วของหัวของของไหล ในขณะที่กับก๊าซ การลอยตัวจะน้อยมาก และทุ่นจะทำปฏิกิริยากับหัวความเร็วในระดับมาก รูปด้านล่างแสดง rotameter ทั่วไป:
คุณสมบัติหลัก
- ใน rotameter ความสูงของทุ่นบ่งบอกถึงการไหล
- สามารถปรับเทียบและจัดทำดัชนีท่อ Rotameter กับหน่วยการไหลที่เหมาะสมได้
- Rotameters มักจะมีอัตราส่วน Turndown สูงถึง 12: 1
- ความแม่นยำอาจสูงถึง 1% ของคะแนนเต็มสเกล
- ท่อ Rotameter ทำจากแก้ว โลหะ หรือพลาสติก
- เส้นผ่านศูนย์กลางท่อมีตั้งแต่ 1/4 ถึงมากกว่า 6 นิ้ว
- ในการใช้งานที่ปลอดภัย เช่น อากาศหรือน้ำ ท่อ rotameter สามารถทำจากแก้วได้ ในขณะที่ในสถานการณ์ที่การแตกอาจทำให้เกิดสภาวะที่ไม่ปลอดภัย ท่อเหล่านี้มาพร้อมกับท่อโลหะ
- นอกจากนี้ สำหรับความดันและอุณหภูมิที่สูงขึ้นเหนือช่วงการใช้งานจริงของแก้ว โรตามิเตอร์ของท่อโลหะจะถูกใช้
- rotameters หลอดพลาสติกเป็น rotameters ต้นทุนปานกลาง นอกจากนี้ยังเหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับของเหลวที่มีฤทธิ์กัดกร่อนหรือน้ำปราศจากไอออน
- rotameters เกือบทั้งหมดไม่ไวต่อการเปลี่ยนแปลงความหนืด ส่วนที่ละเอียดอ่อนที่สุดคือ rotameters ขนาดเล็กมากที่มีการลอยตัวเป็นทรงกลม ในขณะที่ rotameters ที่ใหญ่กว่านั้นมีความไวต่อผลกระทบของความหนืดน้อยกว่า
- โรตามิเตอร์รวมถึงทุ่นแม่เหล็กสามารถใช้สำหรับฟังก์ชั่นการเตือนและการส่งสัญญาณ
- เนื่องจากสามารถอ่านอัตราการไหลได้โดยตรงบนมาตราส่วนที่ติดตั้งถัดจากท่อ จึงไม่จำเป็นต้องมีอุปกรณ์อ่านค่าการไหลเสริม อย่างไรก็ตาม อุปกรณ์ตรวจจับอัตโนมัติยังคงสามารถใช้ตรวจจับระดับลูกลอยและส่งสัญญาณการไหลได้หากต้องการ
- ตำแหน่งลอยแต่ละตำแหน่งสอดคล้องกับอัตราการไหลเฉพาะสำหรับความหนาแน่นและความหนืดของของเหลวจำเพาะ ดังนั้นการปรับขนาด rotameter สำหรับแต่ละแอปพลิเคชันจึงเป็นสิ่งสำคัญ หากกำหนดขนาดอย่างเหมาะสม อัตราการไหลสามารถกำหนดได้โดยการจับคู่ตำแหน่งลูกลอยกับมาตราส่วนที่สอบเทียบที่ด้านนอกของโรตามิเตอร์
- โรตามิเตอร์จำนวนมากมีวาล์วในตัวสำหรับการปรับการไหลแบบแมนนวล
- ทุ่นลอยรูปทรงต่างๆ มีให้เลือกใช้งานหลากหลาย การออกแบบโฟลตต้นหนึ่งแบบมีช่อง ซึ่งทำให้ทุ่นหมุนเพื่อความมั่นคงและตั้งศูนย์ เนื่องจากการหมุนของทุ่นนี้ คำว่า rotameter จึงถูกสร้างขึ้น
ขนาดของ rotameter
โดยทั่วไปแล้ว Rotameters จะมีข้อมูลการสอบเทียบและเครื่องชั่งอ่านค่าโดยตรงสำหรับอากาศหรือน้ำหรือทั้งสองอย่าง ในการกำหนดขนาดโรตามิเตอร์สำหรับบริการอื่นๆ ขั้นแรกต้องเปลี่ยนโฟลว์จริงเป็นโฟลว์มาตรฐาน ในกรณีของของเหลว การไหลมาตรฐานควรเท่ากับน้ำในหน่วย gpm ในขณะที่สำหรับก๊าซ การไหลมาตรฐานที่คาดหวังคือการไหลของอากาศในหน่วยลูกบาศก์ฟุตต่อนาทีมาตรฐาน (scfm)
ผู้ผลิต Rotameter จัดทำตารางแสดงรายการค่า gpm เทียบเท่าน้ำมาตรฐานและค่า air scfm พวกเขาควรมีกฎสไลด์ โนโมแกรม หรือซอฟต์แวร์คอมพิวเตอร์ ซึ่งมักจำเป็นสำหรับการปรับขนาดโรตามิเตอร์
ข้อได้เปรียบ
ข้อดีหลักของ rotameter มีดังนี้:
-
- ราคาถูก
- การออกแบบที่เรียบง่าย
- แรงดันตกคร่อมต่ำ
- ใช้กันอย่างแพร่หลาย
- เอาต์พุตเชิงเส้น
ช่วงการไหล
CalibreDN(มิลลิเมตร) | การเข้ารหัส | ช่วงการไหล: ของเหลว L/hr @20℃ | แรงกดดันที่ยิ่งใหญ่ที่สุด | อุณหภูมิสูงสุด | ความแม่นยำ | |
รูปตัว L | S-ประเภท | (เอ็มพีเอ) | (℃) | FS % | ||
15 | 1501 | 10~100 | 5~50 | ≦0.6 | 0~60℃ | 4.0 |
1502 | 16~160 | 10~100 | ||||
1503 | 25~250 | 16~160 | ||||
1504 | 40~400 | 25~250 | ||||
1505 | 60~600 | 40~400 | ||||
1511 | — | 50~500 | ||||
1512 | — | 60~600 | ||||
1513 | — | 100~1000 | ||||
25 | 2501 | 100~1000 | 100~1000 | |||
2502 | 160~1600 | 160~1600 | ||||
2503 | 250~2500 | 250~2500 | ||||
CalibreDN(มิลลิเมตร) | การเข้ารหัส | ช่วงการไหล: ของเหลว m3/ชม @20℃ | แรงกดดันที่ยิ่งใหญ่ที่สุด | อุณหภูมิสูงสุด | ความแม่นยำ | |
รูปตัว L | S-ประเภท | (เอ็มพีเอ) | (℃) | FS % | ||
32 | 3001 | —- | 0.4~4 | ≦0.6 | 0~60℃ | 4.0 |
3002 | —- | 0.6~6 | ||||
50 | 5001 | 0.4~4 | —- | |||
5002 | 0.6~6 | —- | ||||
5003 | 1~10 | 1~10 | ||||
5011 | 1.6~16 | 1.6~16 | ||||
65 | 6501 | —- | 2.5~16 | |||
6502 | —- | 5~25 | ||||
6503 | —- | 8~40 | ||||
6504 | —- | 12~60 | ||||
CalibreDN(มิลลิเมตร) | การเข้ารหัส | ช่วงการไหล: ของเหลว m3/ชม @20℃ | แรงกดดันที่ยิ่งใหญ่ที่สุด | อุณหภูมิสูงสุด | ความแม่นยำ | |
ประเภทหน้าแปลน | (เอ็มพีเอ) | (℃) | FS % | |||
100 | 10001 | 14~90 | 14~90 | ≦0.6 | 0~60℃ | 4.0 |
10002 | 18~120 | 18~120 | ||||
125 | 12501 | 14~90 | 14~90 | |||
12502 | 18~120 | 16~120 | ||||
12503 | 18~150 | 20~150 | ||||
12504 | 20~180 | —- | ||||
150 | 15001 | 14~90 | 14~90 | |||
15002 | 18~120 | 16~120 | ||||
15003 | 18~150 | 20~150 | ||||
15004 | 20~180 | 25~180 | ||||
15005 | 25~250 | —- |
