รายละเอียดเพิ่มเติม

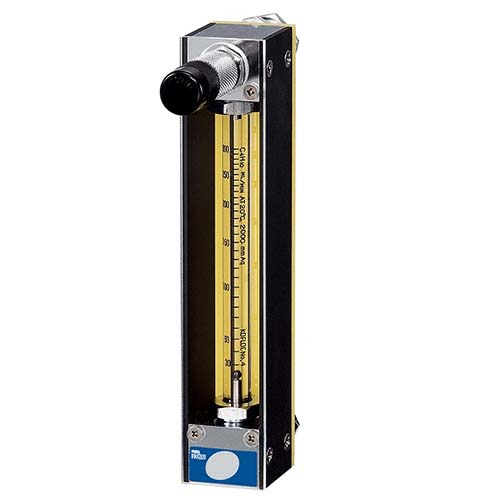

มิเตอร์วัดอัตราการไหลแบบพื้นที่ MODEL RK1200 series พร้อมวาล์วเข็มที่มีความแม่นยำ

นี่คือเครื่องวัดการไหลของลูกบอลลอยความแม่นยำสูง รวมกับวาล์วเข็ม ซึ่งสามารถควบคุมการไหลได้อย่างแม่นยำมากเหมาะอย่างยิ่งสำหรับการวัดและควบคุมการไหลขนาดเล็ก

คุณสมบัติ

･ สามารถควบคุมการไหลแบบ ultra-fine ได้
･วาล์วเข็มในตัวเพื่อการควบคุมการไหลสูงสุดและแม่นยำ
･มีวาล์วให้เลือก 2 แบบ: ผู้ใช้เลือกที่ด้านบนหรือด้านล่างของมิเตอร์ได้
･ การเปลี่ยนแปลงที่หลากหลาย

แอปพลิเคชัน

･สำหรับการรวมเข้ากับแผงอุปกรณ์ของคุณ
･สำหรับอุปกรณ์แก๊สที่ใช้ในไซต์การผลิตเซมิคอนดักเตอร์
･ใช้ในอุตสาหกรรมเทคโนโลยีชีวภาพ
･สำหรับการควบคุมสายสุญญากาศ

ข้อกำหนดมาตรฐาน

■ของไหล:
ก๊าซ: N2, อากาศ, H2, He, Ar, O2, CO2 ฯลฯ
ของเหลว‖H2O
■ช่วงการไหล:
แก๊ส>5mL/min～100L/min
ของเหลว‖5mL/min～2L/min
■ความแม่นยำ: ±2%F.S.
ช่วงการไหลกว้างตั้งแต่การไหลแบบอัลตร้าไมโครไปจนถึงการไหลขนาดใหญ่
การวัดความแม่นยำสูง ±2%F.S. หรือน้อยกว่า
ความหลากหลายในสภาวะการใช้งานที่หลากหลาย
ประสิทธิภาพการควบคุมวาล์วเข็มของโครงสร้างที่ไม่หมุนนั้นเหนือกว่า
วาล์วตั้งอยู่ที่ด้านบน
■ใบรับรอง RoHS

● หลักการของมิเตอร์วัดพื้นที่

มันทำงานอย่างไร

1. ผ่านการเปลี่ยนแปลงของพื้นที่หน้าตัดของเส้นผ่านศูนย์กลางท่อจากด้านล่างไปด้านบนของของไหล แรงลอยตัวของทุ่น แรงดึงของของเหลว แรงผลัก และแรงโน้มถ่วงสมดุลกันเพื่อวัดอัตราการไหล .
2. จะต้องติดตั้งโฟลว์มิเตอร์ในแนวตั้ง
3. เนื่องจากการลอยตัว จึงต้องพิจารณาความถ่วงจำเพาะของของเหลวและวัสดุลอยน้ำ
4. ความแตกต่างในการประมวลผลรูปร่างจะส่งผลต่อความแข็งแรงของแรงดึงของไหลและแรงผลักขึ้น
5. มีความแตกต่างในด้านความแม่นยำระหว่างโฟลว์มิเตอร์ที่มีรางนำและที่ไม่มีรางนำความแตกต่างมาจากความจริงที่ว่าผลิตภัณฑ์สำเร็จรูปของโฟลว์มิเตอร์พร้อมรางนำนั้นถูกต้องเนื่องจากขนาดของรางเมื่อลูกลอยเคลื่อนที่ในการไหล สนามจะไม่เบี่ยงเบนจากแกนมากนัก ดังนั้นจึงแม่นยำกว่า ในทางตรงกันข้าม ลูกลอยของโฟลว์มิเตอร์ที่ไม่มีรางนำทางจะเคลื่อนที่ไม่แม่นยำ และเบี่ยงเบนจากแกนได้ง่าย และจะมีการชดเชยช่วงกว้าง ดังนั้น โดยทั่วไปแล้ว การมีหรือไม่มีรางนำจะมีความสัมพันธ์กับความแม่นยำ
6. โฟลว์มิเตอร์ราคาถูกที่เปิดตัวโดยโรงงานที่ไม่มีตราสินค้าหรือของปลอมมีรางที่เอียงเนื่องจากปัญหาการออกแบบรางและการประมวลผล นอกจากนี้ ผู้ผลิตบางรายกำลังผลิตผลิตภัณฑ์รางพลาสติกที่ทนต่อสารเคมี เมื่อออกจากโรงงาน รางจะบิดเบี้ยวอย่างเห็นได้ชัด และการเอียงของรางอาจทำให้มาตรวัดการไหลไม่ถูกต้องได้ง่าย
7. ตัวเครื่อง หลักทำจากวัสดุโพลีเมอร์ และถูกพ่น (ขึ้นรูป) โดยการฉีด ด้วยความแม่นยำสูงและค่าเผื่อเล็กน้อย ประสิทธิภาพของผลิตภัณฑ์ดีกว่าหลอดแก้ว
8. ราคาของเครื่องวัดการไหลแบบพื้นที่ได้รับการประเมินอย่างรอบคอบและผลิตในทุกรายละเอียด และผลิตภัณฑ์ได้รับการปรับแต่งตามความต้องการของลูกค้า และได้รับการตรวจสอบอย่างเข้มงวดก่อนออกจากโรงงาน
9. หากไม่มีความเสียหายที่ชัดเจนกับเครื่องวัดการไหล จะเกิดปัญหาต่างๆ เช่น การกระโดดลอย การเคลื่อนตัวที่ผิดปกติ และความไม่เสถียรของการไหล ซึ่งส่วนใหญ่จะเป็นปัญหาเกี่ยวกับท่อ และอาจเป็นสภาวะที่ผิดปกติ เช่น มอเตอร์ของท่อและถังเก็บแรงดัน ส่งผลให้เกิดการเปลี่ยนแปลงอย่างมากใน ไหล.
