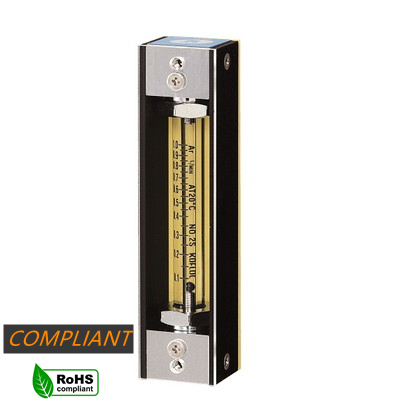

โฟลว์มิเตอร์แบบพื้นที่ท่อแก้ว รุ่น RK1000

RK1000 ซีรีส์ นี่คือโรตามิเตอร์แบบท่อแก้ว ให้ประสิทธิภาพความเสถียรสูงเทียบได้กับรุ่นความแม่นยำสูงใดๆ และเหมาะสมที่สุดสำหรับการสร้างส่วนหนึ่งของระบบเครื่องมือวัดการทดลองทางวิทยาศาสตร์ของลูกค้า

คุณสมบัติ

• เสถียรภาพที่ดีเยี่ยม
• เปลี่ยนแปลงได้

แอปพลิเคชัน

• สำหรับการรวมเข้ากับแผงอุปกรณ์
• สำหรับระบบไล่แก๊ส
• สำหรับการวัดการไหลของก๊าซเชื่อม
• เหมาะสำหรับเครื่องวิเคราะห์ทุกประเภท
• สำหรับอุปกรณ์การผลิตสารกึ่งตัวนำ

ข้อกำหนดมาตรฐาน

■ของเหลว
อากาศ, N2, O2, H2, He, Ar, CO2 (สอบเทียบกับก๊าซจริง)
สำหรับก๊าซอื่นๆ จำเป็นต้องศึกษาเงื่อนไขการแปลงหรือสอบเทียบกับก๊าซจริงที่จะใช้
■ช่วงการไหล
(ขนาดเต็ม)
100mL, 150mL, 200mL, 300mL, 500mL/นาที
1L, 2L, 3L, 5L, 10L, 15L, 20L/นาที
■ความแม่นยำ FS±5% (จุดวัด)
■ความต้านทานแรงดันไฟฟ้า

0.7 MPa(G) เป็นเวลา 5 ลิตร/นาที หรือน้อยกว่า

0.5MPa(G) สูงกว่า 10L/นาที
■อัตราส่วนที่มีอยู่ 10:1
■ใบรับรอง RoHS

● หลักการของมิเตอร์วัดพื้นที่

มันทำงานอย่างไร

1. ผ่านการเปลี่ยนแปลงของพื้นที่หน้าตัดของเส้นผ่านศูนย์กลางท่อจากด้านล่างไปด้านบนของของไหล แรงลอยตัวของทุ่น แรงดึงของของเหลว แรงผลัก และแรงโน้มถ่วงสมดุลกันเพื่อวัดอัตราการไหล .
2. จะต้องติดตั้งโฟลว์มิเตอร์ในแนวตั้ง
3. เนื่องจากการลอยตัว จึงต้องพิจารณาความถ่วงจำเพาะของของเหลวและวัสดุลอยน้ำ
4. ความแตกต่างในการประมวลผลรูปร่างจะส่งผลต่อความแข็งแรงของแรงดึงของไหลและแรงผลักขึ้น
5. มีความแตกต่างในด้านความแม่นยำระหว่างโฟลว์มิเตอร์ที่มีรางนำและที่ไม่มีรางนำความแตกต่างมาจากความจริงที่ว่าผลิตภัณฑ์สำเร็จรูปของโฟลว์มิเตอร์พร้อมรางนำนั้นถูกต้องเนื่องจากขนาดของรางเมื่อลูกลอยเคลื่อนที่ในการไหล สนามจะไม่เบี่ยงเบนจากแกนมากนัก ดังนั้นจึงแม่นยำกว่า ในทางตรงกันข้าม ลูกลอยของโฟลว์มิเตอร์ที่ไม่มีรางนำทางจะเคลื่อนที่ไม่แม่นยำ และเบี่ยงเบนจากแกนได้ง่าย และจะมีการชดเชยช่วงกว้าง ดังนั้น โดยทั่วไปแล้ว การมีหรือไม่มีรางนำจะมีความสัมพันธ์กับความแม่นยำ
6. โฟลว์มิเตอร์ราคาถูกที่เปิดตัวโดยโรงงานที่ไม่มีตราสินค้าหรือของปลอมมีรางที่เอียงเนื่องจากปัญหาการออกแบบรางและการประมวลผล นอกจากนี้ ผู้ผลิตบางรายกำลังผลิตผลิตภัณฑ์รางพลาสติกที่ทนต่อสารเคมี เมื่อออกจากโรงงาน รางจะบิดเบี้ยวอย่างเห็นได้ชัด และการเอียงของรางอาจทำให้มาตรวัดการไหลไม่ถูกต้องได้ง่าย
7. ตัวเครื่อง หลักทำจากวัสดุโพลีเมอร์ และถูกพ่น (ขึ้นรูป) โดยการฉีด ด้วยความแม่นยำสูงและค่าเผื่อเล็กน้อย ประสิทธิภาพของผลิตภัณฑ์ดีกว่าหลอดแก้ว
8. ราคาของเครื่องวัดการไหลแบบพื้นที่ได้รับการประเมินอย่างรอบคอบและผลิตในทุกรายละเอียด และผลิตภัณฑ์ได้รับการปรับแต่งตามความต้องการของลูกค้า และได้รับการตรวจสอบอย่างเข้มงวดก่อนออกจากโรงงาน
9. หากไม่มีความเสียหายที่ชัดเจนกับเครื่องวัดการไหล จะเกิดปัญหาต่างๆ เช่น การกระโดดลอย การเคลื่อนตัวที่ผิดปกติ และความไม่เสถียรของการไหล ซึ่งส่วนใหญ่จะเป็นปัญหาเกี่ยวกับท่อ และอาจเป็นสภาวะที่ผิดปกติ เช่น มอเตอร์ของท่อและถังเก็บแรงดัน ส่งผลให้เกิดการเปลี่ยนแปลงอย่างมากใน ไหล.
