설명

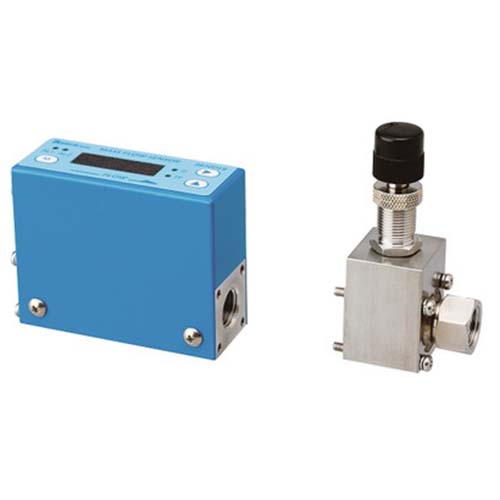

유형 3810DSII: 디스플레이가 있는 저가형 질량 유량계
특성
・매우 낮은 유량 제어 및 모니터링을 위한 고정밀 니들 밸브
・유량 모니터링을 위한 2개의 알람 출력
・순시유량은 아날로그 출력, 총유량은 펄스출력
・가볍고 부피가 큰 디자인
・디스플레이 일체형으로 DC24V 전원에만 접속하면 됩니다.
・유량계는 질량 유량을 측정하고 유량 표시를 직접 읽습니다.
・온도 및 압력에 따른 유량 보정 계산이 필요하지 않습니다.
기준
감지 방식 | 열 센서 | |
유량 범위(N2 표준 가스) | 10 SCCM-20 SLM | 21–100 SLM |
정도 | 25℃에서 ±2% FS 이내 | 25℃에서 ±3% FS 이내 |
작동 압력 | 0.0~0.5MPa(G) | |
압력 저항 | 1.0MPa(G) | |
허용 주위 온도 | 0–50℃ | |
온도 계수 | ±0.2% FS/°C(15–35°C) | |
부품 재료 | 본체: SUS303, PTFE | |
가스와 접촉하는 물질 | 씰링: FKM | |
옵션: 네오프렌 | ||
연결 방법 | 표준: Rc 1/4(다른 크기는 문의하십시오.) | |
전원 전압 | 24VDC ±5%, 100mA(옵션: AC 어댑터) | |
흐름 출력 신호 | 1–5V, 4–20mA(주문 시 선택) | |
알람 출력 | 2 × NPN 오픈 콜렉터 출력 최대 정격: 30 | |
DC, 50mA |
*케이블 연결
커넥터: 3810DS II 끝: HR10A-7R-6P(히로세 전기) 케이블 끝: HR10A-7P-6S(히로세 전기)
*이전 모델 3810DS용 변환 케이블을 사용할 수 있습니다.
! ! 알아채다! !
유량 범위, 정확도 및 반복성과 같은 유량 범위와 관련된 사양은 N2 또는 이에 상응하는 공기로 표시됩니다. 이 제품은 300kPa 이하의 주압에서 수요를 구축하고 출력은 대기에 개방됩니다. 압력 요구 사항에 대한 자세한 내용은 당사에 문의하십시오.
열 질량 유량계란 무엇입니까?
더운질량 유량계정확하고 설치하기 쉬운 낮은 압력 강하유량계. 유량 측정 및 건조 가스 응용 분야의 제어에 적합합니다. 응용 프로그램은 가스 유형 참조 링크를 통해 열을 사용할 수도 있습니다.질량 유량계. 기류가 변할 때,질량 유량계가열된 센서에 대한 냉각 효과가 관찰됩니다. 그 결과 다른 가스 유량 측정 장치에 비해 정확도가 높고 비용이 저렴합니다.
혜택:
- 높은 정밀도
- 낮은 유량을 포함한 넓은 유량 범위
- 간단하고 내구성 있는 구조
- 설치 및 유지보수 용이
- 유량계흐름 제어를 위한 유연한 연결
- 다양한 프로세스 연결
- 턴다운 비율 100:1
- 유량계 전반에 걸친 낮은 압력 강하
- 편리한 신호 출력 제공
열 질량 유량계 원리
더운질량 유량계유체의 열적 특성을 사용하여 파이프에서 유체의 움직임을 측정합니다. 더위에질량 유량계, 측정된 열이 센서의 히터에 가해집니다. 흐름 중에는 일정량의 에너지가 손실되고 흐름이 증가할수록 손실되는 에너지가 늘어납니다. 센서에서 손실되는 에너지는 유체의 열 속성과 센서 설계에 따라 다릅니다. 유체의 열압축 특성은 온도와 압력에 따라 달라질 수 있지만 이러한 변화는 대부분의 응용 분야에서 일반적으로 중요하지 않습니다. 열 흐름 측정은 유체의 온도나 압력에 의존하지 않으므로 열을 사용하는 것이 가능합니다.질량 유량계유체의 질량 흐름을 추정합니다.
즉, 대부분의 응용 분야에서 유체의 특성은 구성에 따라 달라질 수 있습니다. 이러한 응용 프로그램의 경우 유체의 다른 구성이 실제 작동 중 열 흐름의 크기를 방해할 수 있습니다. 따라서 열에 대한질량 유량계적절한 정규화 인자가 처리되어 유량을 정확하게 결정할 수 있도록 공급자가 유체의 구성을 이해하는 것이 중요합니다. 이러한 제한으로 인해 열질량 유량계일반적으로 순수한 가스의 흐름을 측정하는 데 사용됩니다. 제조업체는 다른 가스 조합에 대한 적절한 정규화 정보를 제공할 수 있지만 열 질량 유량계의 정확도는 실제 가스 혼합물이 정규화 목적으로 사용되는 가스 혼합물과 동일한지 여부에 따라 다릅니다.
추가 정보
애플리케이션 | 유량계 |
---|---|
유형 | 전자 |
설치 방법 | 입 |
출력 방법 | 스위치, 유추 |
