รายละเอียดเพิ่มเติม

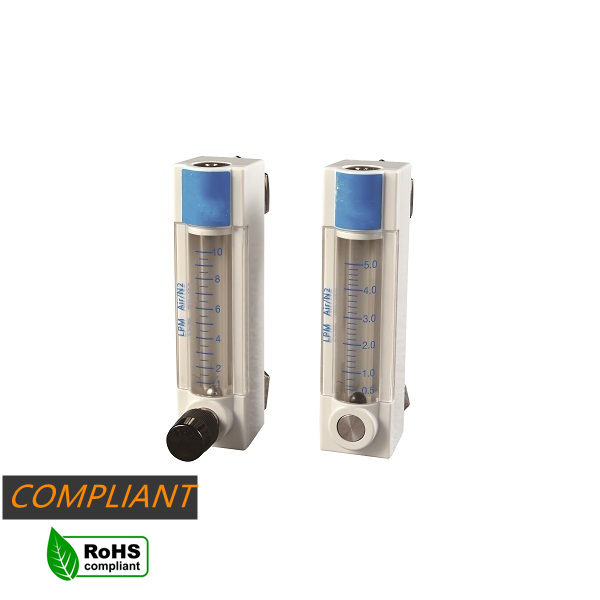

โฟลว์มิเตอร์แบบพื้นที่วัสดุเรซิน RK20T ซีรีส์

ซีรีส์ RK20T เป็นเครื่องวัดอัตราการไหลของพื้นที่วัสดุเรซินขนาดกะทัดรัดและน้ำหนักเบา มีสองแบบแบบมีวาล์วและไม่มีวาล์วให้เลือก ออกแบบมาเพื่อให้อ่านค่าการไหลได้ง่าย มิเตอร์เหล่านี้เหมาะอย่างยิ่งสำหรับอุปกรณ์เก็บตัวอย่างอากาศ อุปกรณ์ทางการแพทย์ อุปกรณ์วิเคราะห์ ระบบชำระล้าง อุปกรณ์บำบัดน้ำ และอื่นๆ

คุณสมบัติ

• ราคาถูก
• เวลานำสั้น
• เรซิ่นมีน้ำหนักเบาและกะทัดรัด
• อ่านง่าย

แอปพลิเคชัน

• สำหรับการรวมเข้ากับแผงอุปกรณ์
• สำหรับระบบไล่แก๊ส
• สำหรับการวัดการไหลของก๊าซเชื่อม
• เหมาะสำหรับเครื่องวิเคราะห์ทุกประเภท
• สำหรับอุปกรณ์การผลิตสารกึ่งตัวนำ

ข้อกำหนดมาตรฐาน

■ของเหลว
อากาศ ไนโตรเจน น้ำ
สำหรับก๊าซอื่นๆ จำเป็นต้องศึกษาเงื่อนไขการแปลงหรือสอบเทียบกับก๊าซจริงที่จะใช้
■ช่วงการไหล
อากาศ
ช่วงการไหล
0.05-0.5 ลิตร/นาที 0.15-1.0 ลิตร/นาที 0.5-5.0 ลิตร/นาที 1.0-10 ลิตร/นาที 2.5-25 ลิตร/นาที 5-50 ลิตร/นาที 20-100 ลิตร/นาที
น้ำ
2.5-25มล./นาที 30-300มล./นาที 100-800มล./นาที 200-1600มล./นาที 500-2800มล./นาที
■ความแม่นยำ FS±6% (จุดวัด)
■ความต้านทานแรงดันไฟฟ้า

0.7 เมกะปาสคาล(กรัม)
■วัสดุของผลิตภัณฑ์

วัสดุABS
วัสดุท่อเรียว: อะคริลิค
ลูกลอย: แก้วแข็ง, SUS316, SUS303
แหวนซีล: บรรจุยางฟลูออโร
■ใบรับรอง RoHS

● หลักการของมิเตอร์วัดพื้นที่

มันทำงานอย่างไร

1. ผ่านการเปลี่ยนแปลงของพื้นที่หน้าตัดของเส้นผ่านศูนย์กลางท่อจากด้านล่างไปด้านบนของของไหล แรงลอยตัวของทุ่น แรงดึงของของเหลว แรงผลัก และแรงโน้มถ่วงสมดุลกันเพื่อวัดอัตราการไหล .
2. จะต้องติดตั้งโฟลว์มิเตอร์ในแนวตั้ง
3. เนื่องจากการลอยตัว จึงต้องพิจารณาความถ่วงจำเพาะของของเหลวและวัสดุลอยน้ำ
4. ความแตกต่างในการประมวลผลรูปร่างจะส่งผลต่อความแข็งแรงของแรงดึงของไหลและแรงผลักขึ้น
5. มีความแตกต่างในด้านความแม่นยำระหว่างโฟลว์มิเตอร์ที่มีรางนำและที่ไม่มีรางนำความแตกต่างมาจากความจริงที่ว่าผลิตภัณฑ์สำเร็จรูปของโฟลว์มิเตอร์พร้อมรางนำนั้นถูกต้องเนื่องจากขนาดของรางเมื่อลูกลอยเคลื่อนที่ในการไหล สนามจะไม่เบี่ยงเบนจากแกนมากนัก ดังนั้นจึงแม่นยำกว่า ในทางตรงกันข้าม ลูกลอยของโฟลว์มิเตอร์ที่ไม่มีรางนำทางจะเคลื่อนที่ไม่แม่นยำ และเบี่ยงเบนจากแกนได้ง่าย และจะมีการชดเชยช่วงกว้าง ดังนั้น โดยทั่วไปแล้ว การมีหรือไม่มีรางนำจะมีความสัมพันธ์กับความแม่นยำ
6. โฟลว์มิเตอร์ราคาถูกที่เปิดตัวโดยโรงงานที่ไม่มีตราสินค้าหรือของปลอมมีรางที่เอียงเนื่องจากปัญหาการออกแบบรางและการประมวลผล นอกจากนี้ ผู้ผลิตบางรายกำลังผลิตผลิตภัณฑ์รางพลาสติกที่ทนต่อสารเคมี เมื่อออกจากโรงงาน รางจะบิดเบี้ยวอย่างเห็นได้ชัด และการเอียงของรางอาจทำให้มาตรวัดการไหลไม่ถูกต้องได้ง่าย
7. ตัวเครื่อง หลักทำจากวัสดุโพลีเมอร์ และถูกพ่น (ขึ้นรูป) โดยการฉีด ด้วยความแม่นยำสูงและค่าเผื่อเล็กน้อย ประสิทธิภาพของผลิตภัณฑ์ดีกว่าหลอดแก้ว
8. ราคาของเครื่องวัดการไหลแบบพื้นที่ได้รับการประเมินอย่างรอบคอบและผลิตในทุกรายละเอียด และผลิตภัณฑ์ได้รับการปรับแต่งตามความต้องการของลูกค้า และได้รับการตรวจสอบอย่างเข้มงวดก่อนออกจากโรงงาน
9. หากไม่มีความเสียหายที่ชัดเจนกับเครื่องวัดการไหล จะเกิดปัญหาต่างๆ เช่น การกระโดดลอย การเคลื่อนตัวที่ผิดปกติ และความไม่เสถียรของการไหล ซึ่งส่วนใหญ่จะเป็นปัญหาเกี่ยวกับท่อ และอาจเป็นสภาวะที่ผิดปกติ เช่น มอเตอร์ของท่อและถังเก็บแรงดัน ส่งผลให้เกิดการเปลี่ยนแปลงอย่างมากใน ไหล.
