대유량용 수지재 면적 유량계 RK50T 시리즈
일본 kofloc 제조업체 SEMI 및 CE 인증 준수 ■ RoHS 인증 | RK1000 시리즈 RK50T 시리즈 대유량 제품 설계, 소형 및 경량 수지 소재 면적 유량계. 가스‖100~300L/min 물‖3~10L/min 정도 FS±5%(측정점)
내압: 공기: 1.0MPa(G) / 물: 3.0MPa(G)
대유량용 수지재 면적 유량계 RK50T 시리즈

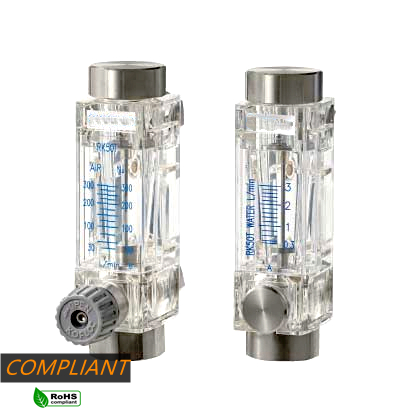

RK50T 시리즈는 대유량용으로 설계된 소형 경량 수지 소재 면적 유량계입니다. 밸브가 있는 것과 밸브가 없는 두 가지 유형 중에서 선택할 수 있습니다. 이 게이지는 유량을 쉽게 읽을 수 있도록 설계되었으며 공기 압축기 장비, 스틸 실린더 장비, 공기 소스 장비, 퍼징 시스템, 수처리 정수기 장비 등에 적합합니다.
특징
- 저렴한 가격
- 짧은 리드 타임
- 수지는 가볍고 콤팩트합니다.
- 읽기 쉬운
애플리케이션
- 장비 패널에 공기 압축기용
- 가스 퍼징 시스템용
- 용접 가스 유량 측정용
- 모든 종류의 블로잉 파이프에 적용 가능
- 반도체 제조 장비용
- 정수기 장비
표준 사양
■유체
공기, 질소, 물
그 외의 가스는 환산 조건을 참조하거나 사용하는 실제 가스로 보정할 필요가 있습니다.
■유량 범위
가스‖100-300L/분
물‖3 ~ 10L/min
■정확도 FS±5%(측정점)
■내전압
공기: 1.0MPa(G)
물: 3.0MPa(G)
■제품 소재
아크릴, FKM, SUS303, SUS304, SUS316, (나일론 플러스 유리 섬유)
■연결 방식: RC3/8″
■RoHS 인증
● 면적유량계의 원리
작동 방식
- 유체의 바닥에서 상단으로 파이프 직경의 단면적 변화를 통해 플로트의 부력, 액체를 당기는 힘, 추력 및 중력이 상호 균형을 이루어 유량을 측정합니다. .
- 유량계는 수직으로 설치해야 합니다.
- 부력 때문에 액체와 플로트 재료의 비중을 고려해야 합니다.
- 형상 가공의 차이는 유체 견인력과 상향 추력의 강도에 영향을 미칩니다.
- 가이드 레일이 있는 유량계와 가이드 레일이 없는 유량계 사이에는 정확도의 차이가 있습니다. 차이는 가이드 레일이 있는 유량계의 완제품이 레일의 크기 때문에 딱 맞다는 것입니다. 플로트가 흐름 속에서 움직일 때 필드, 그것은 축에서 크게 벗어나지 않을 것이므로 더 정확합니다. 반대로 가이드 레일이 없는 유량계의 플로트는 정확하게 움직이지 않고 축에서 벗어나기 쉽고 오프셋 범위가 큽니다. 따라서 일반적으로 가이드 레일의 유무는 정도와 관계가 있습니다.
- 브랜드가 없거나 위조된 공장에서 출시된 저가형 유량계에는 레일 설계 및 처리 문제로 인해 왜곡된 레일이 있습니다. 또한 일부 제조업체는 내 화학성 플라스틱 트랙 제품을 만들고 있으며 공장을 떠날 때 트랙이 분명히 왜곡되어 트랙의 왜곡으로 인해 유량계가 부정확해질 수 있습니다.
- 본체는 고분자 재료로 만들어지며 사출에 의해 분사(성형)되며 정밀도가 높고 공차가 작습니다. 제품 성능은 유리관보다 우수합니다.
- 면적유량계의 가격은 세심하게 평가되어 세세한 부분까지 생산되며, 제품은 고객의 요구에 맞게 맞춤화되며 공장을 떠나기 전에 엄격하게 점검됩니다.
- 유량계에 뚜렷한 손상이 없다면 플로트 점핑, 비정상적인 움직임, 흐름 불안정 등의 문제가 발생하는데 대부분이 배관 문제이며 파이프라인 모터 및 압력 저장 탱크와 같은 비정상적인 상태가 될 수 있으므로 큰 변화가 발생합니다. 흐름.
패들 휠 유량계|로타미터 유량계 설치|
애플리케이션 | 유량계 |
---|---|
유형 | 기계적 |
설치 방법 | 입, 접시 |
제품 치수
