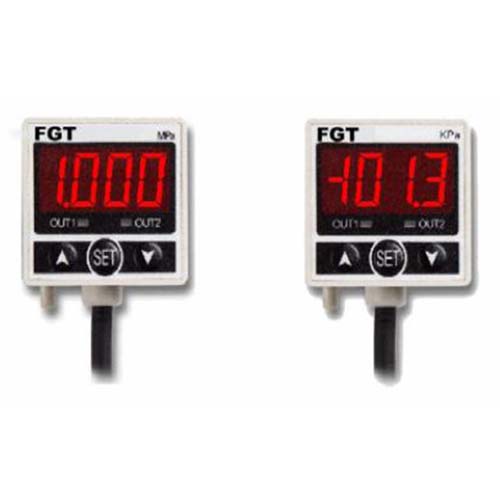

FGT는 미래에 최선의 선택이라고 생각합니다.
FGT의 시스템 통합 디자이너
제품 특징
- 압력 범위: 양압 0~1MPa
- 압력 저항: 0~1MPa
- 높은 정밀도와 해상도.
- 저렴한 비용
신청방법
- 산업 설비 배관 압력
- 라인 압력 확인
- 진공 패드 압력
적용유체
- 공기
- 부식성 가스가 없을 것
- 불연성 가스
전원 전압
- DC12~24V
연결 크기
- F1: 1/8″PT
- F2: 1/8″NPT
- F3: 1/8″G
선 길이 유형
- 똑바로
- 빠른 플러그 콘센트
- 2NPN 출력 + 1 아날로그 출력
- 2NPN
- 2PNP 출력 + 1 아날로그 출력
- 2PNP
옵션 액세서리
- 고정 프레임(BT-1+BT-2)
- 패널 어댑터(PA-1+PA-2)
- 패널 어댑터 + 전면 보호 커버(PA-1+PA-2+FPC-1)
압력 트랜스미터[편집하다]
압력 트랜스미터측정하는 데 사용됩니다액체그리고가스~의압력~의텔레포터. 다른 센서와 마찬가지로 압력 트랜스미터는 작동할 때 압력을 전기 신호 출력으로 변환합니다.
압력 트랜스미터는 많은 모니터링 및 제어 애플리케이션에서 광범위하게 사용됩니다. 직접 압력 측정 외에도 압력 트랜스미터는 액체/기체 유량, 속도, 수위 또는고도.
압력 트랜스미터는 기술, 디자인, 성능, 작업 조건 및 가격면에서 매우 다양합니다. 전 세계적으로 압력 센서의 종류는 60가지가 넘고 압력 트랜스미터를 생산하는 기업은 300개 이상으로 추정됩니다.
동시에 고속으로 변화하는 압력을 동적으로 측정하도록 설계된 압력 트랜스미터 종류도 있습니다. 예제 응용 프로그램은 엔진 실린더의 연소 압력 또는터빈 엔진가스 압력 모니터링 이러한 송신기는 일반적으로압전 재료예를 들어 제조석영.
교통 단속 카메라에 사용되는 것과 같은 일부 압력 트랜스미터는 이진 모드로 작동합니다. 즉, 압력이 특정 값에 도달하면 트랜스미터가 회로를 켜거나 끄도록 제어합니다. 이러한 유형의 압력 트랜스미터는 do라고도 합니다.압력 스위치.
압력 측정 유형[편집하다]
압력 트랜스미터는 측정할 수 있는 압력 범위, 작동 온도, 압력 유형에 따라 분류할 수 있으며 그 중 가장 중요한 것은 압력 유형입니다. 압력 유형에 따라 분류하면 압력 센서는 다음 5가지 범주로 나눌 수 있습니다.
- 절대 압력 트랜스미터:
- 게이지 압력 센서:
- 이 압력 트랜스미터는 특정 위치에서 대기압에 대한 상대적인 압력을 측정할 수 있으며,타이어 압력 게이지예를 들어, 타이어 공기압 게이지에 0PSI가 표시되면 타이어 내부의 압력이 대기압인 14.7PSI와 같다는 의미입니다.
- 진공 압력 트랜스미터:
- 이 압력 트랜스미터는 1기압 미만의 압력을 측정하는 데 사용됩니다.업계의 일부 진공 압력 센서는 1기압을 기준으로 판독(음수 판독)하고 다른 것은 절대 압력을 기준으로 합니다.
- 차압 게이지:
- 이 기기는 측정과 같이 두 압력 사이의 압력차를 측정하는 데 사용됩니다.오일 필터두 끝 사이의 압력 차이인 차압 게이지는 유량을 측정하거나 압력 용기의 액체 레벨을 측정하는 데에도 사용됩니다.
- 밀폐형 압력 트랜스미터:
- 이 계기는 게이지 압력 센서와 유사하지만 해수면에 대한 압력을 측정하도록 특별히 보정되었습니다.
전원 요구 사항[편집하다]
정전류 소스와 정압 소스는 압력 트랜스미터에서 일반적으로 사용되는 두 가지 종류의 여기입니다. 두 가지 인센티브 방법은 서로 다르며 효과도 다릅니다. 정전류 소스 여자는 열 감도 드리프트를 보상하는 데 유용합니다. 브리지 암 저항의 온도 계수는 양수이고 감도 온도 계수는 음수이기 때문입니다. 정전류 여기에서 출력 신호 전압의 온도 계수는 둘의 대수적 합입니다. 정전압 여기는 감도 온도 보상의 효과를 직접 제공할 수 없습니다. 그러나 서미스터 또는 다이오드를 브리지 외부에 직렬로 연결하여 정전압 소스를 사용할 때 열 감도 드리프트를 보상할 수 있습니다. 교차 전류 여기에서는 이 감도 보상 방법이 작동하지 않습니다. 정전압원과 정전류원의 여자는 마음대로 바꿀 수 없음을 알 수 있다.
또한 압력 센서의 여자 전원은 비례 여자와 고정 여자로 나눌 수 있습니다. 전자는 압력센서 브릿지를 전원에 직접 연결하는 방식으로 전원이 바뀌면 그에 따라 압력센서의 감도와 영점이 변한다. 후자는 내부에 기준 전압이 있고 압력 센서 브리지는 기준 전압에 의해 전원이 공급되고 여기됩니다. 기준전압은 전원에 관계없이 일정합니다. 공급 전압이 지정된 전압 범위 내에서 변하는 한 기준 전압은 변하지 않습니다. 따라서 센서의 출력은 변경되지 않고 전원 공급 장치 전압의 영향을 받지 않습니다.
압력 감지 기술[편집하다]
이 장에서는 다음이 필요합니다.확장. (2010년 7월 26일) |
애플리케이션[편집하다]
압력 트랜스미터에는 다음과 같은 용도가 있습니다.
- 압력 측정
- 고도 인식
- 유량 측정
- 레벨/깊이 측정
- 누수 탐지
관련 애플리케이션 설명
모터 압력 스위치|수압 스위치|압력 스위치 원리|공기 압력 스위치|압력 스위치 영어|압력 스위치 설정|가스 압력 스위치|화재 압력 스위치|pbg ps|ps pbg|ps phg
관련 백과사전
압력 센서는 측정 가능한 압력 범위, 작동 온도, 압력 유형에 따라 분류할 수 있으며 그 중 가장 중요한 것은 압력 유형입니다. 압력 유형의 분류 방법에 따라 압력 센서는 다음 5가지 범주로 나눌 수 있습니다.
절대 압력 센서:
이 압력 센서는 유체의 실제 압력, 즉 진공 압력에 대한 압력을 측정합니다. 해수면에서의 절대 대기압은 101.325kPa(14.7PSI)입니다.
게이지 압력 센서:
이러한 종류의 압력 센서는 특정 위치의 대기압에 대한 상대적인 압력을 측정할 수 있습니다. 타이어 공기압 게이지는 예입니다. 타이어 공기압 게이지의 판독값이 0PSI를 표시하면 타이어 내부의 압력이 대기압은 14.7PSI입니다.
진공 압력 센서:
이러한 종류의 압력 센서는 1기압 미만의 압력을 측정하는 데 사용됩니다.업계의 일부 진공 압력 센서는 1기압을 기준으로 읽거나(판독값이 음수임) 절대 압력을 기반으로 하는 센서가 있습니다.
차압 게이지:
오일필터 양단의 압력차를 측정하는 등 두 압력의 차압을 측정하는데 사용되는 장비이며, 압력용기의 유량이나 액위를 측정하는데도 차압계가 사용됩니다.
씰 압력 센서:
이 계기는 게이지 압력 센서와 유사하지만 해수면에 대한 압력을 측정하도록 특별히 보정되었습니다.
압력 센서는 액체와 기체의 압력을 측정하는 데 사용되는 센서입니다. 다른 센서와 마찬가지로 압력 센서는 작동할 때 압력을 전기 신호 출력으로 변환합니다.
압력 센서는 많은 모니터링 및 제어 애플리케이션에서 광범위하게 사용됩니다. 직접 압력 측정 외에도 압력 센서를 사용하여 액체/기체 흐름, 속도, 수면 또는 고도와 같은 다른 양을 간접적으로 측정할 수도 있습니다.
압력 센서는 기술, 디자인, 성능, 작업 조건 및 가격면에서 매우 다양합니다. 전 세계적으로 60가지 이상의 압력 센서 유형이 있는 것으로 추정되며 최소 300개 이상의 회사에서 압력 센서를 생산합니다.
동시에 고속으로 변화하는 압력을 동적으로 측정하도록 설계된 압력 센서 종류도 있습니다. 예제 응용 프로그램은 엔진 실린더의 연소 압력 또는 터빈 엔진의 가스 압력 모니터링입니다. 이러한 센서는 일반적으로 석영과 같은 압전 재료로 제작됩니다.
교통 단속 카메라에 사용되는 것과 같은 일부 압력 센서는 바이너리 모드로 작동합니다. 즉, 압력이 특정 값에 도달하면 센서가 회로를 켜거나 끄는 것을 제어합니다. 이러한 유형의 압력 센서라고도 합니다. 압력 스위치.
전원 요구 사항
정전류원과 정압원은 압력 센서에서 일반적으로 사용되는 두 가지 여자입니다. 두 가지 인센티브 방법은 서로 다르며 효과도 다릅니다. 정전류 소스 여자는 열 감도 드리프트를 보상하는 데 유용합니다. 브리지 암 저항의 온도 계수는 양수이고 감도 온도 계수는 음수이기 때문입니다. 정전류 여기에서 출력 신호 전압의 온도 계수는 둘의 대수적 합입니다. 정전압 여기는 감도 온도 보상의 효과를 직접 제공할 수 없습니다. 그러나 여기를 위해 정전압 소스를 사용하는 경우 열 민감도 드리프트를 보상하기 위해 브리지 외부에 서미스터 또는 다이오드를 직렬로 연결할 수 있습니다. 교차 전류 여기에서는 이 감도 보상 방법이 작동하지 않습니다. 정전압원과 정전류원의 여자는 마음대로 바꿀 수 없음을 알 수 있다.
압력 트랜스미터의 목적은 국부적으로 압력을 측정하고 압력 신호를 디스플레이에 출력하는 것입니다(보통 중앙 제어실 및 계기판에 설치됨).이를 수행하기 위해 압력 트랜스미터는 어떤 원리를 사용합니까? 압력 트랜스미터의 작동 원리를 이해하려면 먼저 두 가지 적절한 용어를 이해해야 합니다. 1. 스트레인 게이지: 도체가 외력에 의해 늘어나면 끊어지거나 영구적으로 변형되지 않지만 좁아지고 길어집니다. 변형으로 인해 종단 저항이 증가합니다.
제어 | DDC, IoT, MCU, PLC |
---|---|
애플리케이션 | 압력 트랜스미터 |
유형 | 전자 |
설치 방법 | 입, 접시 |
출력 방법 | 스위치, 유추 |
애플리케이션 | 공장 |
유형 | 제어판 |
기술 사양
명세서 | FGT20C-¨-¨
(화합물) |
FGT20V-¨-¨
(진공) |
FEG20P-¨-¨
(긍정적인) |
||||
정격 압력 범위 | -100.0 ~ 100.0kPa | 0.0 ~ -101.3kPa | 0.000 ~ 1.000MPa | ||||
작동/설정 압력 범위 | -100.0 ~ 100.0kPa | 10.0 ~ -101.3kPa | -0.100 ~ 1.000MPa | ||||
압력을 견디다 | 정격압력범위의 3배 | 정격압력범위의 1.5배 | |||||
체액 | 공기, 비부식성 가스, 불연성 가스 | ||||||
압력 설정
해상도 해상도 |
kPa | 0.1 | ─ | ||||
MPa | ─ | 0.001 | |||||
kgf/cm2 | 0.001 | 0.01 | |||||
술집 | 0.001 | 0.01 | |||||
사이 | 0.01 | 0.1 | |||||
수은 | 0.1 | ─ | |||||
mmHg | 1 | ─ | |||||
mmH2영형 | 0.1 | ─ | |||||
전원 전압 | 12~24VDC ±10%, 리플(PP)10% 이하 | ||||||
전류 소비 | ≤55mA | ||||||
스위치 아웃 | NPN 또는 PNP 오픈 콜렉터 2 출력
최대 부하 전류: 80mA 최대 공급 전압: 30VDC 잔류 전압 : ≤1V (부하 전류 80mA) |
||||||
반복성(스위치 출력) | ≤±0.2%FS ±1digit | ||||||
히스테리시스 | 히스테리시스 모드 | 조절할 수 있는 | |||||
윈도우 비교기 모드 | 고정(3자리) | ||||||
응답 시간 | ≤2.5ms (채터링 방지 기능: 24ms, 192ms 및 768ms 선택) | ||||||
출력 단락 보호 | 예 | ||||||
7세그먼트 LED 디스플레이 | 3 1/2자리 LED 표시(샘플링 속도: 5회/1초) | ||||||
표시 정확도 | ≤±2% FS ±1자리(주위 온도:25 ±3˙C) | ||||||
지시자 | 녹색 LED(OUT1) 적색 LED(OUT2) | ||||||
아날로그 출력
*(FGT20¨-01-¨, FGT20¨-03-¨ 유형만 해당) |
출력 전압: 1 ~ 5V ≦±5% FS
(정격압력범위 이내) 선형성: ≦±1% FS |
출력 전압: 1~5V ≦±2.5%F.S.
(정격압력범위 이내) 선형성: ≤±1% FS |
|||||
환경 | 울로 둘러싼 땅 | IP40 | |||||
주위 온도 범위 | 작동: 0 ~ 50˙C, 보관: -20 ~ 60˙C (결로 및 결빙이 없을 것) | ||||||
주변 습도 범위 | 작동/보관: 35 ~ 85% RH (결로 없을 것) | ||||||
내전압 | 1000VAC 1분(케이스와 리드선 사이) | ||||||
절연 저항 | 50Mohm 이상(500VDC M에서 케이스와 리드선 사이) | ||||||
진동 | 총진폭 1.5mm, 10Hz-55Hz-10Hz X, Y, Z 각 방향 1분 2시간 스캔 | ||||||
충격 | 980m/s2(100G), X, Y, Z 방향으로 각각 3회 | ||||||
온도 특성 | ≦±2% 0~50˙C의 온도 범위에서 감지된 압력(25˙C)의 FS | ||||||
포트 크기 | F1:1/8”PT, F2:1/8”NPT, F3:G1/8” | ||||||
리드선 | 내유성 케이블(0.15mm2) | ||||||
무게 | 약 105g(2미터 리드선 포함), 약 71g(수 커넥터 포함) |
