描述

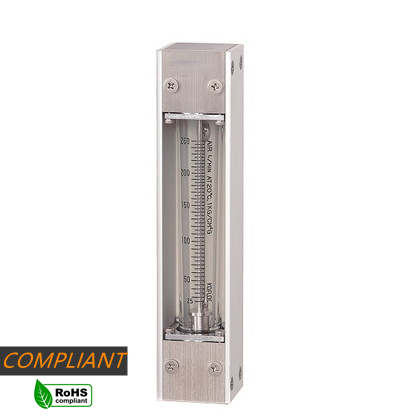

帶警報輸出 大流量面積流量計 RK2000/RK2005/RK2006 系列

這些是大容量浮子式流量計。可以測量和控制滿量程範圍為 200 至 1,000 L/MIN（氣體）和 10 L/MIN 至 30 L/MIN（液體）範圍內的流量。

特徵

• 能夠測量/控制 100～1000L/min 滿量程範圍內的大流量氣體（空氣校準）
• 能夠測量/控制 10～30L/min 滿量程範圍內的大流量液體（水校準）
• 價格低廉
• 可安裝在各種類型的測量儀器和採樣系統上，並安裝在不同的工廠中。

• 具有乾接點報警功能
• 緊湊型設計
• 兼容氣體和液體

應用

• 用於集成到設備面板中
• 用於氣體吹掃系統
• 用於測量焊接氣體流量
• 適用於各類分析儀
• 用於半導體製造設備

標準規格書

■流體
氣體 N2、Air、H2、He、Ar、O2、CO2 等
液態水
■流量範圍
氣體〉100～1000L/min
液體‖10～30L/min
■精度FS±5%（測量點）

用於報警功能的乾接點開關。
閥門佈置在頂部。
■耐壓

0.5MPa(G)
■產品材質

SUS316、硬玻璃、FKM、PTFE、POM

■接續方式:RC1/4″

■RoHS認證

● 面積式流量計原理

運作原理

1. 藉由流體由下至上的管徑截面積變化，利用浮子的浮力、液體拉力、推力 與重力相互達成平衡測得流量。
2. 流量計必需要垂直安裝。
3. 因有浮力存在，所以必須考慮液體及浮子材料比重。
4. 外型加工的差異，將影響流體拉力及向上推力的強度。
5. 有導軌與無導軌流量計有準確度的差異，其差異來自於有導軌的流量計成品因軌道尺寸抓得剛好，浮子在流場內移動時，不會大幅偏離軸心，因此較為準確。相對的，無導軌的流量計的浮子，移動不準確，容易偏離軸心，而會有較大範圍的偏移。因此，一般來說，有無導軌與準確度的確有關係。
6. 白牌或仿冒廠所推出的低價品流量計，因軌道設計與加工問題，而導致軌道歪斜。另外，有些廠家在做耐化的塑膠軌道產品，出廠時，軌道明顯的呈現歪斜的狀態，而軌道的歪斜也容易導致流量計有不準確的問題。
7. 本體採高分子材質，射出噴(成)形，精度較高，公差較小。產品性能優於玻璃管。
8. 面積式流量計價格 每個細節用心評估、製作，為顧客需求客製產品， 並於出廠前經過嚴格把關。
9. 若流量計無明顯損傷，發生浮子跳動、異常移動、流量不穩等問題，大部分為配管問題，可能為管線馬達、蓄壓池等發生異常狀況，導致流量產生大幅度變化。
