Mô tả

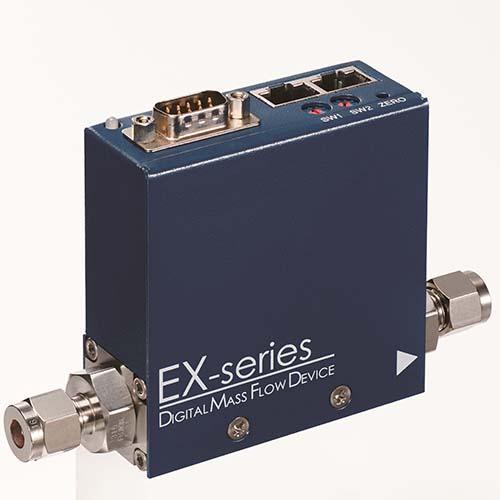

Loại EX-250S: Bộ điều khiển lưu lượng lớn kỹ thuật số nhỏ gọn

Hiệu suất vượt trội và thiết bị dòng khối nhỏ gọn

tính năng

Giá thành rẻ nhưng độ chính xác của phép đo cao.
Đáp ứng tốc độ cao và độ ổn định bằng không.
Tín hiệu vào / ra 0-5VDC hoặc 4-20mA và nguồn +/- 15VDC hoặc 24VDC.
D-sub 9pin tầm thường.
Có thể sử dụng khí đăng ký trong EX-250S bằng công tắc xoay.
* Dựa trên khí N2, tốc độ dòng được tính với một hệ số chuyển đổi.
Tuân thủ RoHS, được đánh dấu CE.

Chi tiết kỹ thuật tiêu chuẩn

Ứng dụng điều khiển lưu lượng lớn

• Máy làm sạch plasma
• Hộp/bảng van chuyển hướng gas
• Kiểm soát lưu lượng đầu ra tủ xi lanh khí
• Kiểm soát đầu ra máy phát điện khí
• kiểm soát ngọn lửa hàn

Những loại bộ điều khiển lưu lượng lớn tồn tại?

Bộ điều khiển lưu lượng khối lượng nhiệt sử dụng kỹ thuật cảm biến khối lượng nhiệt của khí để kiểm soát lưu lượng khối lượng của chúng. Trong danh mục TMFC, chúng tôi có một số bộ điều khiển lưu lượng nhiệt, mỗi bộ có công nghệ cảm biến riêng:

Bộ điều khiển lưu lượng lớn sử dụng cảm biến bỏ qua. Các thiết bị này, chẳng hạn như TMFC và TMFM, rất lý tưởng cho các ứng dụng khí khô và sạch, nơi yêu cầu độ chính xác và độ lặp lại cao hơn.
Bộ điều khiển lưu lượng lớn sử dụng nguyên tắc trực tuyến. Các sê-ri như sê-ri TMFC và TMFM là hoàn hảo nếu ứng dụng của bạn có khí có độ tinh khiết cao trên 99,9% hoặc khi độ lặp lại và độ bền cao quan trọng hơn độ chính xác.
Bộ điều khiển lưu lượng khí sử dụng công nghệ điều khiển đường ống. Dòng sản phẩm này nổi bật vì chúng có thể đo và kiểm soát lưu lượng khí.
Bất cứ khi nào lưu lượng khối lượng của bạn cần được hiển thị và trên một phạm vi lưu lượng rộng, dòng khí sử dụng công nghệ cảm biến chip MEMS như TMFM6000 là hoàn hảo.
Bộ điều khiển lưu lượng khí sử dụng công nghệ nội tuyến (CMOS).

Nguyên tắc điều khiển lưu lượng lớn ( MFC ) / Nguyên tắc điều khiển lưu lượng

Bộ điều khiển lưu lượng khối lượng (MFC) là một thiết bị được sử dụng để đo lường và kiểm soát dòng chảy của chất lỏng và chất khí. [1] Bộ điều khiển lưu lượng lớn được thiết kế và hiệu chuẩn để kiểm soát một loại chất lỏng hoặc khí cụ thể trong một phạm vi lưu lượng cụ thể. MFC có thể có điểm đặt trong khoảng từ 0% đến 100% trong phạm vi tỷ lệ đầy đủ của nó, nhưng thường hoạt động trong phạm vi tỷ lệ đầy đủ từ 10% đến 90% để có độ chính xác tốt nhất. Sau đó, thiết bị sẽ kiểm soát tốc độ dòng chảy đến điểm đặt nhất định. MFC có thể là analog hoặc kỹ thuật số.Bộ điều khiển lưu lượng kỹ thuật số thường có khả năng điều khiển nhiều chất lỏng, trong khi bộ điều khiển analog bị giới hạn ở chất lỏng mà chúng được hiệu chuẩn.

Tất cả các bộ điều khiển lưu lượng khối lượng đều có cổng vào, cổng ra, cảm biến lưu lượng khối lượng và van điều khiển tỷ lệ. MFC được trang bị hệ thống điều khiển vòng kín trong đó người vận hành (hoặc mạch ngoài/máy tính) cung cấp tín hiệu đầu vào được so sánh với giá trị của cảm biến lưu lượng khối lượng và điều chỉnh van tỷ lệ phù hợp để đạt được lưu lượng mong muốn. Lưu lượng được chỉ định dưới dạng phần trăm của lưu lượng quy mô đầy đủ được hiệu chỉnh và được cung cấp cho MFC dưới dạng tín hiệu điện áp.

Bộ điều khiển lưu lượng lớn yêu cầu khí hoặc chất lỏng cung cấp nằm trong một phạm vi áp suất cụ thể. Áp suất thấp sẽ làm cạn kiệt chất lỏng trong MFC và ngăn không cho nó đạt đến điểm đặt. Áp suất cao có thể gây ra tốc độ dòng chảy thất thường. Có nhiều công nghệ khác nhau giúp đo lưu lượng chất lỏng và cuối cùng là giúp kiểm soát lưu lượng. Những công nghệ này xác định các loại bộ điều khiển lưu lượng lớn và chúng bao gồm chênh lệch áp suất (ΔP), chênh lệch nhiệt độ (ΔT), lực Coriolis, siêu âm, điện từ, tua-bin, v.v.

Lắp đặt đồng hồ đo lưu lượng khối lượng

Hiện nay, ngày càng có nhiều ứng dụng của lưu lượng kế khối lượng, và một số trường hợp lần đầu tiên lắp đặt đồng hồ đo lưu lượng khối lượng không hiểu rõ về phương pháp lắp đặt đồng hồ đo lưu lượng khối lượng, lắp đặt ngược, lắp đặt sai, v.v., ảnh hưởng đến việc sử dụng bình thường của đồng hồ đo lưu lượng khối lượng. thiết bị.Bài viết này thảo luận về vấn đề này Mô tả chi tiết cách lắp đặt đồng hồ đo lưu lượng khối lượng.

Ứng suất cơ học quá mức trong quá trình lắp đặt cảm biến sẽ ảnh hưởng đến điểm 0 của lưu lượng kế khối lượng. Do đó, việc lắp đặt đúng lưu lượng kế khối lượng là một phần quan trọng để đảm bảo thiết bị hoạt động bình thường.

1. Chọn cách cài đặt

Phương pháp cài đặt của cảm biến chủ yếu được xác định theo độ lệch pha của chất lỏng và các điều kiện xử lý của nó.Có ba phương pháp cài đặt.

1. Nếu chất lỏng được đo là chất lỏng, cảm biến thường được lắp đặt với vỏ hướng xuống dưới để tránh tích tụ không khí trong ống rung của cảm biến, để đạt được mục đích đo chính xác lưu lượng khối lượng.

2. Nếu chất lỏng được đo là khí, cảm biến thường được lắp đặt với vỏ hướng lên trên để tránh tích tụ nước ngưng trong ống rung của cảm biến.

3. Nếu chất lỏng được đo là hỗn hợp bùn lỏng và rắn, hãy lắp đặt cảm biến trên đường chính thức thẳng đứng, điều này có thể ngăn các hạt tích tụ trong ống đo lực Coriolis của cảm biến. Ngoài ra, nếu đường ống xử lý cần được làm sạch bằng khí và hơi nước, phương pháp lắp đặt này cũng có thể tạo điều kiện thuận lợi cho việc vệ sinh, nhưng phương pháp lắp đặt này khó khắc phục hơn so với hai phương pháp trước và tổn thất áp suất lớn hơn.











bộ điều khiển lưu lượng khí

bộ điều khiển lưu lượng khí

Công thức dòng chảy khối lượng

Các loại đồng hồ đo lưu lượng khối lượng

đồng hồ đo lưu lượng tiếng anh

dựa theoTrang web tiếng Trung ba độ.Nhiều cách hiểu lưu lượng kế khối lượng 【thuật ngữ máy tính điện tử】 lưu lượng kế khối lượng 【kỹ thuật cơ khí】 cảm biến lưu lượng kế khối lượng 【thuật ngữ khoa học biển-kỹ thuật dưới nước】 lưu lượng khối nhiệt 【kỹ thuật điện tử】 đo lưu lượng khối lượng 【kỹ thuật điện】
